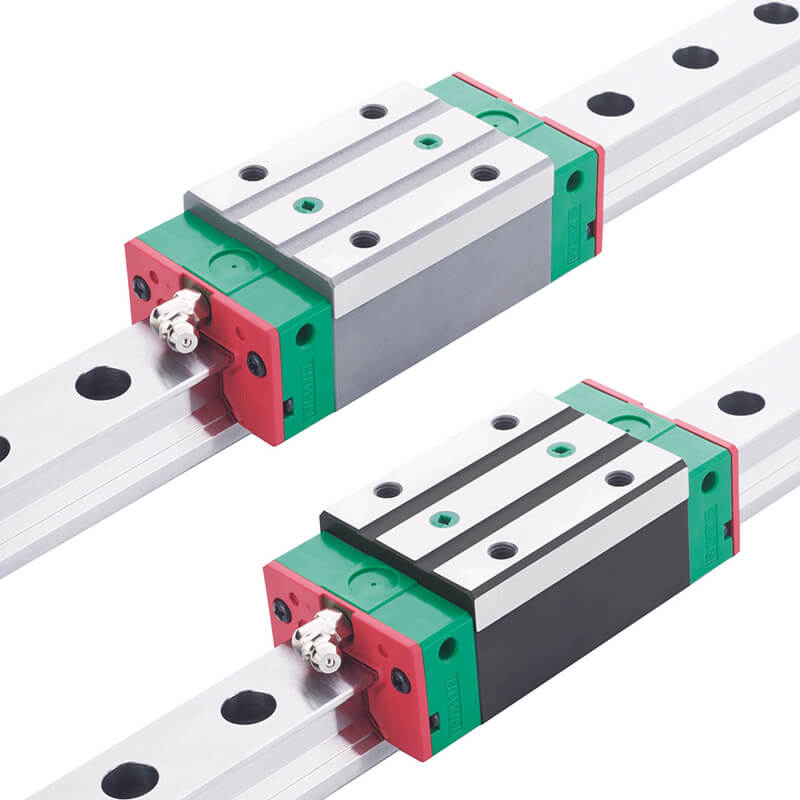

在工业自动化与精密制造领域，直线导轨作为核心传动部件，其选型的准确性直接关系到设备的运行精度、稳定性及使用寿命。其中，上银导轨滑块以其高刚性、高精度和优异的耐久性备受青睐。本文将深入解析上银导轨滑块的规格尺寸体系，为用户提供一份详实、可靠的选型参考。

一、 理解规格型号的编码规则

上银导轨滑块的型号编码是其规格尺寸的集中体现。一个完整的型号通常包含了系列代号、规格尺寸、预压等级、精度等级、滑块类型等关键信息。

以常见的 HGW45CC-2R-1000L-FSI-C3 为例进行拆解分析：

HGW：代表产品系列，此为高负载型滚珠直线导轨。

45：代表导轨的宽度尺寸，即导轨的滑轨宽度为45mm。这是决定导轨承载能力和刚性的核心参数。

CC：代表滑块的长度规格和法兰类型。不同后缀表示滑块外形尺寸（如长度、安装孔距）和是否为法兰式。

2R：代表每根导轨上配备的滑块数量为2个。

1000L：代表导轨的总长度为1000mm。

FSI：代表密封端盖的类型与内部特殊设计，关系到防尘与润滑能力。

C3：代表导轨的行走精度等级。上银的精度等级从普通级（N/C）到精密级（H/P）、超精密级（SP）、超高精密级（UP）不等，C3属于精密等级，其行走平行度误差可控制在微米级别。

核心数据关联：型号中的“45”直接关联到以下关键尺寸：

导轨宽度：45mm

导轨高度：约30mm（具体因系列而异）

滑块宽度：通常略大于导轨宽度，约为60mm

滑块长度：根据“CC”后缀，可能为约100mm

二、 核心规格尺寸参数详解

在实际选型中，工程师需要重点关注以下几组尺寸数据：

导轨公称尺寸（轨宽）：这是最基础的规格，常见的有15, 20, 25, 30, 35, 45, 55, 65mm等。轨宽越大，导轨的额定负载和刚性通常越高。例如，45mm轨宽的导轨相较于30mm轨宽，其额定静负载可提升约80%至150%，具体数值需参考官方选型手册。

滑块安装孔距与尺寸：这是设备设计时进行机械结构集成必须考虑的尺寸。例如，对于HGW45系列的法兰型滑块，其安装孔距（长×宽）可能为80mm × 60mm，安装螺纹孔规格通常为M6或M8。精确的孔距是保证滑块与工作台稳定连接的基础。

导轨高度与滑块高度：这决定了整个模组在设备中的安装空间。例如，HGW45CA系列的组合高度（导轨底面到滑块顶面）可能为65mm。在设计紧凑型设备时，此尺寸至关重要。

精度等级与互换性：上银导轨提供多种精度等级。高精度等级（如P级）的导轨，其滑块与导轨的匹配度极高，行走平行度误差可控制在4μm/1000mm以内，甚至更低，确保了设备长期运行下的重复定位精度。同时，上银导轨滑块具有高度的互换性，同规格的滑块和导轨可以任意配对，极大方便了后期的维护与更换。

三、 如何根据应用场景精准选型？

正确的规格尺寸选择源于对应用需求的深刻理解：

高负载、重切削场合：应优先选择大轨宽（如45mm及以上）和长滑块（如“CC”型）的规格，以提供足够的抗弯矩和承载能力。例如，在大型加工中心上，HGW45CC或HGW55CA是常见选择。

高速、高平稳性应用：在半导体设备或精密测量仪器中，除了选择高精度等级（如P级）外，还应考虑轻量化的滑块设计（如“MA”型），以减少运动惯量，提升响应速度。

空间受限的紧凑型设备：可选择微型导轨系列（如MGN、MGW系列），其轨宽可小至7mm，组合高度仅十几毫米，非常适合小型化、轻量化的自动化装置。

总结：

对上银导轨滑块规格尺寸的深入掌握，是确保设备设计与性能最优化的前提。从解读型号编码入手，紧密结合实际应用中的负载、速度、精度和空间限制，才能做出最精准的选型决策，从而充分发挥上银直线导轨的性能优势，为设备的高效、稳定、长期运行奠定坚实基础。

如需获取完整的上银导轨滑块选型手册、3D模型及具体技术参数，欢迎访问我们的官方网站或联系技术工程师。
