在精密机械制造和自动化设备领域，上银微型导轨因其高刚性、低噪音和紧凑结构而备受青睐。精确掌握上银微型导轨的尺寸参数，对于设备结构设计、空间优化及性能提升至关重要。本文将结合具体型号和数据，深入解析上银微型导轨的尺寸体系，助您高效完成选型。

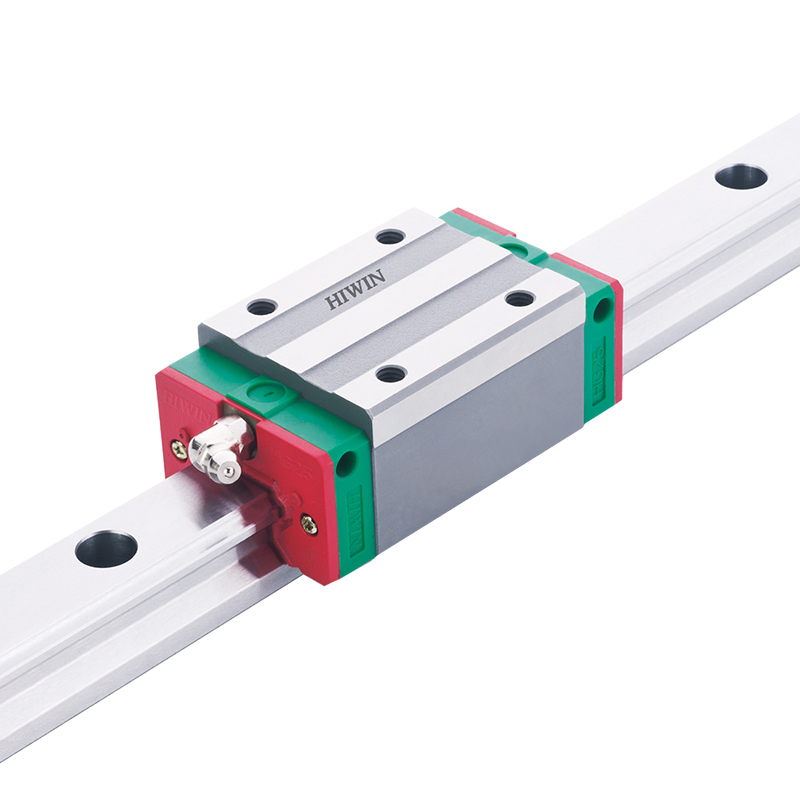

一、上银微型导轨的尺寸分类与核心参数

上银微型导轨主要分为MGN和MGT两个系列，其中MGN系列为法兰型，安装更为便捷；MGT系列为方形，承载能力稍强。每个系列根据滑轨宽度进一步细分，常见规格有MGN7C、MGN9C、MGN12C、MGN15C及MGT9、MGT12等。这里的数字代表滑轨的宽度，单位为毫米，例如MGN9C的滑轨宽度即为9mm。

核心尺寸参数包括：

滑轨宽度（W）： 这是区分型号的关键尺寸，直接决定了导轨的基本承载能力和刚性。

滑轨高度（H）： 影响整体的结构高度和稳定性。

滑块长度（L）： 长度越大，通常负载能力和力矩容量越高。

安装孔间距（P1, P2）： 精确的孔距是确保导轨正确、稳固安装的基础。

二、具体型号尺寸数据详解（以MGN系列为例）

为了让您有更直观的理解，我们列举几个常用型号的具体公称尺寸：

MGN7C：

滑轨宽度（W）：7 mm

滑轨高度（H）：6.5 mm

滑块长度（L）：20.5 mm

滑块宽度（B）：16 mm

安装孔距（P1）：12 mm

MGN9C：

滑轨宽度（W）：9 mm

滑轨高度（H）：8 mm

滑块长度（L）：26 mm

滑块宽度（B）：20 mm

安装孔距（P1）：16 mm

MGN12C：

滑轨宽度（W）：12 mm

滑轨高度（H）：11 mm

滑块长度（L）：34.5 mm

滑块宽度（B）：24 mm

安装孔距（P1）：20 mm

这些精确到0.1毫米的数据是设备工程师进行精密布局的根本。例如，在空间极其有限的3D打印机喷头运动模组或小型精密检测设备中，MGN7C的紧凑尺寸（高度仅6.5mm）使其成为首选。

三、超越基本尺寸：影响性能的关键细节

除了公称尺寸，一些微观尺寸和设计同样决定了导轨的性能与寿命。

滚珠循环系统尺寸： 上银微型导轨内部采用优化的滚珠循环设计。滚珠的直径、循环路径的曲率半径等微观尺寸，共同决定了导轨的运行平稳性和噪音水平。优化的设计能有效降低高速运行时的振动。

密封端盖的尺寸与形状： 端盖的唇口尺寸和形状直接影响防尘效果。在粉尘较多的环境中，选择带有特殊接触式刮屑片的型号（尺寸上会略有增加），能显著延长导轨的使用寿命，减少维护需求。

精度等级与尺寸公差： 上银微型导轨提供普通（N）、高级（H）、精密（P）等不同精度等级。不同等级的导轨，其滑轨的直线度、滑块与滑轨的配合间隙等尺寸公差均有严格区别。例如，精密级（P）的滑块行走平行度误差可控制在微米级别，这对于高精度定位设备是不可或缺的。

四、如何根据设备需求选择合适尺寸？

选型并非尺寸越小或越大越好，而应追求与应用场景的完美匹配。

轻载高速型应用（如桌面型机械臂、激光打标机）： 优先考虑MGN7C或MGN9C。其小巧的尺寸和轻量化设计，有利于降低运动部件的惯量，实现更高的加速度和速度。

中等负载与高刚性应用（如小型CNC雕刻机、精密检测平台）： 推荐使用MGN12C或MGN15C。它们提供了更大的滑块和滚珠接触面积，能够承受更大的倾覆力矩，确保加工或测量过程中的稳定性。

空间受限且需高刚性应用： 可考虑MGT系列，其方形结构在同等宽度下通常能提供比MGN系列更高的部分力矩容量。

结论：

深入理解上银微型导轨的尺寸，不仅仅是查阅一张尺寸表，更需要结合其背后的设计逻辑与性能指向。从宏观的宽度、高度，到微观的滚珠和密封结构，每一个尺寸参数都直接关联到设备的最终性能。正确的尺寸选型是确保设备精度、寿命与可靠性的第一步。

如需获取完整的上银微型导轨选型手册、精确的2D/3D图纸或具体型号的技术咨询，欢迎访问我们的官方网站或直接与我们联系。
