在自动化设备设计过程中，空间布局常常驱使工程师探索模组的不同安装方式

在工业自动化设备的设计与布局中，空间优化往往是工程师们面临的重要挑战。许多设计师会疑问：上银KK系列单轴机器人能否采用垂直安装方式？本文将针对此问题进行深度解析，并提供专业安装指导。

一、KK模组垂直安装的可行性

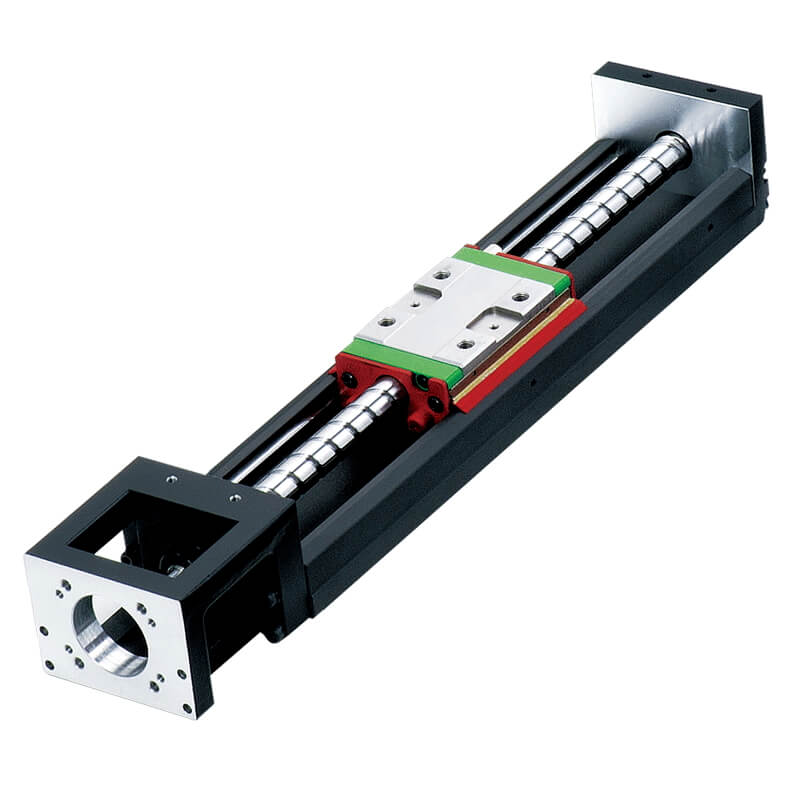

根据专业技术资料，上银KK模组理论上支持垂直安装。这种集成滚珠丝杆与线性导轨于一体的精密直线运动模组，其结构采用双轨内嵌式设计，滑块内装循环滚珠，能实现平稳运动，同时带有预紧调节装置，确保传动间隙最小化。

然而，垂直安装与水平安装存在本质差异，需要特别关注以下几个核心因素：

二、垂直安装的关键技术考量

1. 负载能力重新校准

垂直安装时，模组承受的重力方向与滑块运动方向一致，所有负载将直接作用于丝杆及其驱动系统。这意味着：

丝杆负荷增加：必须确认丝杆直径、导程及滑块刚性能承受所需负载

选型建议：根据实际应用经验，垂直安装时应考虑比水平安装增加至少30%的安全系数，部分重载场景甚至需要按3倍负载选型

2. 防下滑安全保障

由于重力作用，停机时滑块易下滑，必须采取有效措施：

推荐搭配制动电机、刹车模组或外加抱闸装置

这些安全装置能确保断电状态下保持位置，防止负载下滑造成设备损坏或人身伤害

3. 润滑与防护策略

垂直方向对润滑油膜的保持能力较差，需特别关注：

加强润滑频率或选用带油脂保持装置的版本

密封防尘：垂直安装更容易积聚灰尘和异物，应采用防尘系统如伸缩护盖

4. 安装精度控制

垂直安装对基础面的精度要求极高：

安装时必须确保导轨垂直度与支撑平面配合紧密，以免产生偏载

底座部分平面度需保证在0.02mm以内(2丝)，并以床台侧面为基准边打表边安装

三、垂直安装的应用场景

KK模组垂直使用适用于多种工业场景：

自动上下料设备的升降单元

立式点胶或激光加工设备

半导体晶圆搬运系统

实验室Z轴微位移平台

四、最佳实践与替代方案

为确保垂直安装的可靠性与寿命，建议：

控制运动速度：滑块运动速度应控制在合理范围，避免惯性冲击加剧丝杆磨损

增强稳定性：若负载较重，建议加装双滑块设计以提升稳定性

考虑替代方案：在负载较大的垂直应用场景，可考虑滚柱型线性模组作为替代方案

结论

上银KK模组可以垂直安装使用，但必须严格考量其载重能力、防滑措施及润滑防护等关键因素。在选型和设计中，应根据实际使用负载和精度要求进行整体匹配，必要时增加制动系统并咨询专业技术支持，才能确保设备长期稳定运行。

有关上银KK模组垂直安装的详细技术参数和选型指南，可访问官方渠道获取更多信息。
