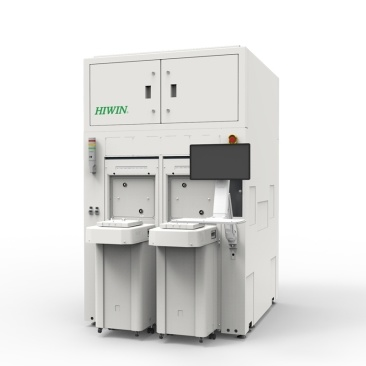

在半导体制造中，晶圆在前道工序的快速、洁净、精准传输是保障产线效率与良率的关键。上银科技推出的EFEM320-D02晶圆移载系统，正是针对这一核心需求设计的自动化设备前端模组（Equipment Front End Module），它通过高度的系统整合与客制化能力，为半导体及光电检测等领域提供高效的晶圆搬运解决方案。

核心优势与关键技术

该系统的核心竞争力源于上银科技在核心零部件领域的垂直整合能力。EFEM320-D02集成了自行研发的伺服马达、直驱马达、控制器、线性滑轨及晶圆机器人等关键部件，确保了系统的匹配性与高可靠性。这种深度整合不仅提升了系统稳定性，也为满足客户的特定需求提供了坚实的基础。

在性能上，系统致力于实现极高的操作精度。其通过多重传感器进行晶圆定位与状态侦测，取放精度可达微米级别，误差小于一根头发的十分之一，充分满足了半导体制造对精度的严苛要求。同时，该系统支持SECS/GEM通讯协议，便于无缝接入自动化生产线。

满足高洁净度与安全规范的行业标准

半导体生产环境对洁净与安全有着至高要求。EFEM320-D02在此方面表现突出，其洁净度最高可达ISO Class 1级别，并能依据客户需求，选配晶舟盒RFID感应、晶圆寻边校正、凸片检测等周边功能。更重要的是，该系统已通过国际半导体产业安全标准SEMI S2认证，这不仅是设备安全、卫生与环保性能的权威背书，也是其进入全球主流半导体设备供应链的重要通行证。

灵活的模块化设计应对多元需求

区别于业内常见配置，EFEM320-D02采用模块化架构，提供显著的配置弹性。例如，其晶圆载入/出埠可根据客户实际产线布局，灵活选择1至8个配置，而非常见的2个。这种设计理念使其能够适应半导体、光學檢測、太阳能以及LED产业等不同应用场景的高速化、高精度需求。

根据行业分析，高效能的EFEM系统能为半导体设备带来显著的成本效益。相关数据表明，类似的EFEM解决方案可帮助客户实现20%至40%的成本节能，有效降低每片晶圆的加工成本与总体拥有成本（TCO）。

为了更精准地为您提供服务，可以告诉我更多关于您的需求吗？

您关注的具体应用场景是什么？（例如：8英寸还是12英寸晶圆生产线？用于刻蚀、薄膜沉积还是检测环节？）

您对系统有哪些特定的功能配置需求？（例如：是否需要集成Wafer ID读取、特定数量的Load Port等？）

您目前处于项目评估的哪个阶段？是否需要了解更详细的技术参数或获取相关认证文档？
