在上海半导体展人潮涌动的展台前，一家科技公司展示的晶圆移载系统将晶圆交接时间缩短至0.8秒内，定位精度达到微米级，这正是上银EFEM技术的现场应用。

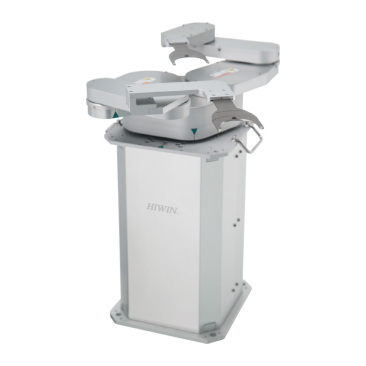

在苏州工业园区的某晶圆厂，清晨七点，生产线已开始运转。一排排标准化晶圆盒在密闭系统中自动流转，机械臂平稳精准地将晶圆送至各个加工设备。这套确保晶圆高效、洁净传输的自动化系统，正是上银EFEM（Equipment Front-End Module，设备前端模块）的日常工作场景。

01 核心定位

EFEM作为半导体制造中的自动化传输枢纽，承担着晶圆从存储容器到工艺设备间的无缝对接任务。这套系统整合了洁净机器手臂、精密导轨和控制软件，创造了一个与外部隔离的微环境。

在半导体制造中，即使微小的灰尘也可能导致整片晶圆报废，因此洁净度控制至关重要。上银EFEM通过不锈钢腔体与低释气材料构建的密封环境，能将颗粒物控制在ISO Class 1级别的高洁净标准。

该系统可弹性选配Wafer ID读取、晶舟盒RFID感应、晶圆寻边校正等多种功能模块，以适应不同制程需求。

02 技术演进

上银EFEM的发展历程体现了从单一零件到系统整合的转型之路。早年，公司主要提供滚珠螺杆、线性滑轨等传动元件。随着技术积累，逐步开发出完整的晶圆移载系统。

2018年，上银EFEM通过了严格的SEMI S2国际安规认证，标志着其在半导体设备领域的专业资质获得国际认可。

技术突破不仅体现在认证上，更表现在实际性能指标上。采用直线电机驱动的EFEM将晶圆交接时间缩短至0.8秒内，同时将定位精度提升至微米级。

这种技术演进背后，是公司超过30年精密机械制造经验的积累。正是基于对核心零部件的深入理解，才能实现系统级的垂直整合与优化。

03 市场验证

市场数据最能证明技术的可靠性。行业报告显示，全球EFEM市场规模持续增长，预计到2032年将保持稳定增长态势。

2023年至2024年间，部分领先的国产EFEM系统市占率从15%提升至21%，逐步打破国际厂商的垄断地位。

上银EFEM已经广泛应用于多个关键制程环节。在晶圆分选领域，每小时可处理300片晶圆；在掩模清洗过程中，配套的EFEM系统帮助将良率提升至99.6%；在芯片封测环节，系统定位精度可达±1μm。

半导体行业对设备可靠性要求极高，一点微小故障就可能导致数百万损失。市场占有率的提升直接证明了EFEM系统在实际生产环境中的稳定表现。

04 产业影响

当前全球半导体产业链正在经历深度调整，这为国产设备提供了发展窗口。上银集团通过机电整合，提供从核心零部件到整体解决方案的服务，增强了市场竞争力。

公司预测，随着半导体客户持续扩产，2026年对晶圆机器人和EFEM的需求将继续保持增长趋势。

上银EFEM不仅满足了基本传输需求，还通过智能调度算法实现三机械臂协同工作，使效率提升40%，减少了晶圆等待时间。

更值得关注的是模块化架构设计，这种设计允许系统扩展对接预对准器、缺陷检测仪等多种单元，为未来制程升级预留了空间。

05 发展前景

从精密零部件制造商到半导体自动化解决方案提供者，上银的技术转型路径清晰可见。公司正将业务从提供单一部分拓展到机电整合整体解决方案。

2025年，公司机器人相关产品营收占比预计将从去年的7%提高至10%，而EFEM作为其中的关键组成部分，贡献不容忽视。

随着半导体制造工艺不断向更小纳米节点迈进，对传输系统的速度、精度和洁净度提出了更高要求。12英寸晶圆成为主流，相应的大尺寸晶圆传输技术也日益重要。

未来，EFEM系统将更加智能化，集成更多检测与监控功能，成为半导体制造数据流的重要组成部分。随着全球半导体产业布局的调整，具备本地化服务能力的设备供应商将获得更多发展机遇。

上银EFEM的技术指标令人印象深刻：微米级定位精度、0.8秒内的晶圆交接速度、ISO Class 1洁净等级。但在半导体工厂的实际运行中，操作员更关注的是系统平均无故障时间的持续延长，以及维护窗口期的不断缩短。

在苏州工厂内，一套EFEM系统正平稳运行，机械臂往复运动精准无误。墙上的电子看板实时更新着生产数据——今日已传输晶圆1247片，系统运行时间超过180天，洁净度持续达标。

这种可靠的日常表现，正是半导体制造最需要的品质。随着新一代EFEM系统开始集成人工智能算法，能够预测性维护并优化传输路径，半导体制造的效率边界正在被重新定义。
