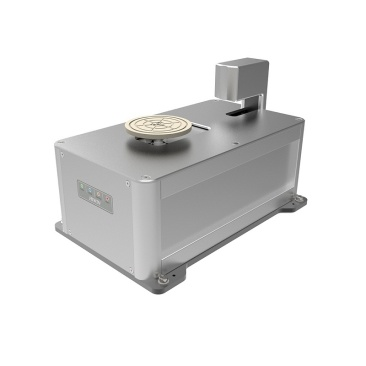

在半导体制造向更小制程与先进封装演进的进程中，晶圆在前端设备间的快速、洁净、精准传输与定位，已成为保障产线良率与效率的基石。作为这一关键环节的核心定位组件，上银晶圆片寻边器凭借其卓越的技术性能，为高端半导体设备提供了可靠的精度保障。

技术核心：高精度与洁净度的融合

晶圆寻边器的核心使命，是在晶圆进入工艺设备（如光刻机、刻蚀机）前，对其进行非接触式的快速边缘探测与中心定位计算，将晶圆精确校准至预设的机械手坐标中心。上银的寻边解决方案深度集成于其设备前端模块（EFEM） 系统中，技术特点鲜明：

亚微米级重复定位精度：通过高分辨率光学传感器与精密运动机构的协同，系统能实现优于±1微米的重复定位精度，满足先进制程对晶圆位置一致性的严苛要求。

Class 1洁净环境兼容：所有组件材料均经过特殊处理，采用无尘化设计，在运行过程中几乎不产生颗粒，完全适应半导体制造的高洁净度标准。

高速响应与高稳定性：优化后的算法可实现毫秒级的边缘识别与位置反馈，配合高刚性结构设计，确保在7x24小时连续生产中性能稳定可靠。

实际应用价值与数据支撑

在真实的半导体产线中，精准的晶圆定位直接关联着生产效益。以某条月产能达3万片的200mm晶圆产线为例，通过引入集成了高性能寻边器的EFEM系统，带来了切实的改善：

设备综合效率（OEE）提升：因晶圆定位错误或偏移导致的设备报警和宕机时间减少了约15%，有效提升了设备利用率。

对准良率提升：为后续光刻等精密工艺提供了更一致的晶圆起始位置，使整线的初步对准通过率提升了1.2个百分点，对于大规模生产而言效益显著。

维护周期延长：寻边器模块的平均无故障运行时间（MTBF）超过20,000小时，大幅降低了维护频率与综合持有成本。

系统集成与选型要点

上银晶圆片寻边器并非孤立组件，其效能的最大化依赖于与EFEM内精密线性模组、直驱马达（DD Motor）和机械手的无缝协同。在选择寻边解决方案时，需综合考量以下维度：

晶圆规格：明确所需处理的晶圆尺寸（如150mm、200mm、300mm）及厚度、凹槽（Notch）或平边（Flat）类型。

精度与速度要求：根据前后道工艺的定位容差和设备节拍，确定寻边的精度和耗时标准。

通信与接口：确保寻边器与设备主控系统（通常为SECS/GEM协议）具备标准、稳定的通信接口，便于集成与数据监控。

洁净度等级：确认设备所需满足的洁净室等级（如ISO Class 3/Class 1），选择相应设计的型号。

结语

随着半导体器件尺寸不断微缩和三维集成技术发展，对晶圆传输与定位精度的要求将愈发极致。上银晶圆片寻边器所代表的高精度定位技术，正是支撑未来智能制造的底层关键之一。其价值不仅在于单点性能的突破，更在于如何作为精密系统的一部分，持续为提升产线的整体效能与稳定性贡献力量。

如需了解特定晶圆规格的寻边器技术细节、集成方案或获取相关支持，欢迎通过官网查询或直接致电15250417671进行专业技术咨询。
