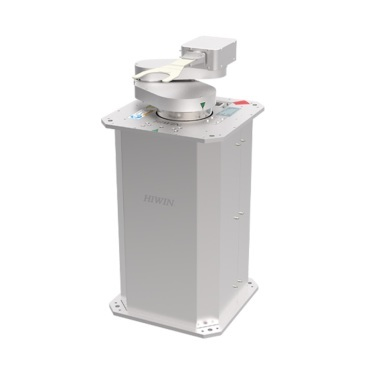

在半导体制造的前道工序与后道封装检测中，一片直径数百毫米、厚度不足一毫米的晶圆，其定位精度必须达到微米级，才能确保后续光刻、切割等工艺的精确性。自动晶圆寻边器正是实现这一超精密定位的核心设备。本文将深入解析其工作原理、技术演进与关键性能指标。

核心原理：光信号与机械运动的协同

自动晶圆寻边器工作的核心目标是快速、准确地找到晶圆边缘的特定几何特征（通常是“V”型缺口或平边），并据此计算出晶圆的精确圆心和方位角。其主流技术原理是非接触式的光信号侦测与高速旋转扫描的结合。

激光扫描定位：系统启动后，承载晶圆的载物台（Chuck）开始高速旋转。与此同时，一束来自智能激光传感器的检测光束，持续照射在晶圆边缘区域。当晶圆旋转，其完整的圆形边缘经过光束时，会持续遮挡光路。一旦旋转到晶圆的“V”型缺口或平边位置，光束将因无遮挡而瞬间通过（或被反射），被另一侧的信号接收器捕获。

信号识别与计算：控制器精确记录下光信号发生突变的角度位置。通过捕捉一个或多个边缘特征点，系统运用算法即可拟合出晶圆的实际圆心，并与载物台的机械中心进行比对，计算出X、Y方向的位置偏移量和旋转角度差。整个过程，先进的寻边器可在4.9秒内完成寻边、中心与角度补正等一系列动作。

技术深度：应对复杂工艺挑战的创新方案

随着半导体工艺复杂度的提升，单纯的透射式激光检测面临挑战，推动了寻边技术的持续演进。

应对覆盖层检测难题：在制造如IGBT等功率器件时，晶圆表面可能被透明的玻璃或薄膜覆盖，传统单路信号检测容易失效。最新的解决方案采用 “透射+反射”双信号拟合技术。该技术在晶圆上下方分别布置发射器与接收器，同时采集穿透晶圆覆盖层的透射光和从覆盖层表面反射的反射光，将两种信号进行叠加拟合生成复合信号。即使覆盖层存在，也能显著增强缺口特征的识别信噪比，确保定位可靠性。

提升兼容性与精度：为了适应不同尺寸（如8英寸、12英寸）晶圆的检测需求，新一代寻边装置设计了高度与角度可调节的传感机构。通过动态调整发射器、接收器及载物台的相对位置与光束角度，确保检测光路能精准覆盖不同直径晶圆的边缘特征点。在精度方面，高端设备的中心重复精度可达±0.1毫米，缺口角度重复精度达±0.2度，满足了极高精度的生产要求。

性能指标与行业价值

衡量一台自动晶圆寻边器性能的关键数据，直接关系到生产节拍与良率：

寻边速度：从放置晶圆到完成定位补偿的全流程时间，业界领先水平已缩短至5秒以内。

定位精度：直接影响后续工艺的对准精度，微米级的中心重复精度是标准要求。

洁净度：为满足半导体车间严苛的环境要求，寻边器内部通常需维持ISO Class 3（相当于原Class 1） 的高洁净等级。

该设备的价值贯穿于半导体制造多个关键环节。在前道制程中，它是晶圆进入光刻、涂胶显影等设备前的“标准定位仪”；在后道封装中，它为晶圆划片、修边提供精确的切割起始基准；在各类晶圆检测设备中，它确保视觉系统能扫描到正确区域。

结论

自动晶圆寻边器虽不直接参与芯片的图形制作，但其提供的微米级基准定位，是整个半导体制造精度体系的起点。从基础的激光对位，到应对透明覆盖层的双信号技术，其原理的每一次深化，都旨在解决更前沿的工艺难题，为产业向着更小线宽、更高集成度发展提供了坚实的基础支撑。随着国内半导体设备自主化进程的加快，这一关键设备的性能突破与创新，将持续受到业界的重点关注。
