随着半导体制造工艺向7纳米、5纳米乃至更小制程演进，以及先进封装（如3D-IC、Chiplet）技术的普及，晶圆传送的精度与洁净度已成为影响生产线整体良率与效率的基石。在这一背景下，专为半导体设备前端模块（EFEM）设计的高性能晶圆移载机器人，其市场需求正迎来爆发式增长。

市场核心需求与技术挑战

当前，高端半导体制造对晶圆传输系统提出了近乎严苛的要求：

极致洁净：需满足ISO Class 1或更高洁净度标准，最大限度降低由机器人运动产生的微尘粒子（AMC），这是保障28纳米以下先进制程良率的关键。

高速高精：为提升设备综合效率（OEE），晶圆交换时间需不断缩短，同时定位精度需长期稳定在±0.02mm以内，以应对更薄的晶圆和更大的直径（如12英寸）。

高可靠性：在7x24小时不间断生产环境中，平均无故障时间（MTBF）需超过50,000小时，确保生产的连续性与稳定性。

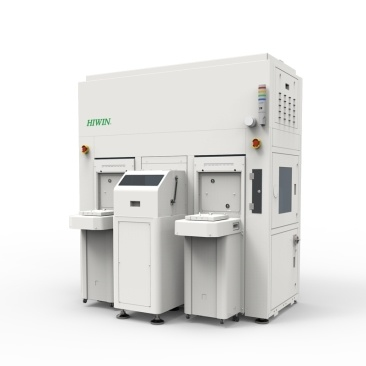

上银EFEM320-D08晶圆移载系统的深度解析

为应对上述挑战，上银推出的EFEM320-D08晶圆移载系统，从设计之初便直指行业痛点：

核心技术创新：该系统并非简单组装，其核心在于采用了直接驱动技术（DD马达）与高刚性轻量化手臂的深度融合。直接驱动技术从根本上消除了传统齿轮传动产生的微磨损与颗粒，是满足极致洁净需求的根本解决方案。同时，轻量化手臂设计降低了运动惯量，使其在保持±0.02mm重复定位精度的前提下，将晶圆交换周期显著缩短。

性能数据对标：根据行业测试数据，同类高端EFEM机器人在满负荷运行下，其微振动幅度需控制在0.1G以下，且产生的粒径≥0.1μm的颗粒数需少于5个/分钟。EFEM320-D08系统通过优化的气流管理设计与材料表面处理工艺，其颗粒释放水平已能对标这一行业高标准，有效保障了传输环境的纯净。

系统集成优势：该系统具备强大的兼容性与开放性，可无缝集成至各类工艺设备（如刻蚀、薄膜沉积、量测设备）的EFEM中。其支持SECS/GEM通讯协议，能够实现与主机厂制造执行系统（MES）的实时数据交互，为构建智能化、可追溯的晶圆级生产管理提供了硬件基础。

市场应用前景与价值

EFEM320-D08系统的价值不仅在于单机性能。在半导体设备国产化与产能扩张的浪潮下，它的出现为设备制造商提供了一个高可靠、高性能的核心子系统选择。无论是逻辑芯片、存储芯片还是化合物半导体生产线，其对高效、洁净传输的刚性需求，共同构成了晶圆机器人市场持续增长的核心动力。选择经过量产验证的成熟移载解决方案，能显著缩短设备开发周期，并直接助力终端客户提升产能与良率。

结语

半导体制造的进步，始终伴随着尖端装备与核心部件的突破。以EFEM320-D08为代表的上银晶圆移载系统，正是通过底层技术的持续创新，精准回应了市场对更洁净、更快速、更可靠晶圆处理能力的需求，成为驱动产业向前不可或缺的关键力量。

若您正在为半导体设备项目寻找可靠的晶圆传输解决方案，或希望深入了解EFEM320-D08系统的具体技术参数与适配性，我们可提供专业的选型支持与详细资料。
