当业界领先的晶圆厂开始部署新一代晶圆处理系统时，他们关注的不仅是速度和精度，更是如何在复杂的3D集成流程中维持接近零的颗粒污染水平。

半导体制造的进阶之路，对晶圆传输提出了更苛刻的挑战——尤其是随着先进封装、3D集成与异质整合技术的普及，晶圆在制程设备间需要经历前所未有的高频率、多路径传输。

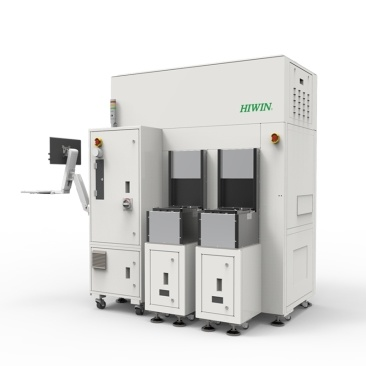

作为半导体设备前端模块（EFEM）的核心驱动部件，HIWIN的RWD系列双臂晶圆机器人，正是为应对此类挑战而生的精密解决方案。它通过其独特的设计，确保晶圆在超洁净环境中的平稳、快速与精准定位。

01 技术升级挑战

半导体技术正快速迈向更小的制程节点与更复杂的先进封装。2.5D/3D封装、Chiplet（小芯片）等技术的广泛应用，使得单颗芯片可能需要数十次甚至上百次在不同制程设备间的循环进出。

每一次传输，都伴随着颗粒污染、机械应力或定位误差的风险，这些都可能直接导致价值不菲的晶圆报废。

业界数据显示，在28纳米及更先进的制程中，因传输系统造成的缺陷率需控制在极低的水平。因此，传输系统的可靠性与洁净度已成为保障整体良率的关键环节，其性能直接影响到工厂的产能与经济效益。

02 HIWIN双臂晶圆机器人特点

RWD系列双臂晶圆机器人是HIWIN专为高效、高洁净度的半导体前端制程环境所设计的解决方案。其核心优势体现在几个关键方面。

高速度与高效率：RWD机器人采用优化设计的双独立手臂，能够协同或异步工作，实现晶圆在Load Port（装载口）、Aligners（对位器）与Process Modules（制程腔室）间的最短路径传输。

这大幅缩短了设备的空闲等待时间。与单臂机器人相比，理论产能可提升高达30%以上。

超凡洁净度：机器人本体采用特殊材质与表面处理工艺，最大限度减少颗粒的产生与附着。

其内部传动机构完全密封，并可通过持续净化的气体维持正压，有效防止内部产生的微量微粒向外扩散。在Class 1（ISO 3级）的严苛洁净环境下，其运行产生的颗粒（≥0.1μm）数量远低于行业标准。

卓越运动精度：基于HIWIN在直线电机与精密导轨领域的深厚技术积累，RWD机器人实现了纳米级的重复定位精度。

其运动平滑稳定，确保了对薄化晶圆（厚度可至50μm）和大型晶圆（300mm/12英寸）的无振动、无应力传输，有效保护了晶圆的结构完整性。

03 应用场景需求

RWD系列机器人并非“万能钥匙”，其设计初衷是解决特定高要求场景的痛点。

在量产型逻辑芯片与存储芯片的生产线，尤其是在光刻（Lithography）、刻蚀（Etch）、薄膜沉积（Deposition）等关键制程的集群设备（Cluster Tool）中，RWD机器人是实现设备高利用率（OEE）和稳定高产出的基石。

对于从事先进封装与晶圆级封测（WLP）的产线，流程步骤繁多，晶圆需频繁在烘烤、清洗、镀膜、光刻等设备间流转。RWD的双臂协同能力在此类多工序、高周转的场景下优势尽显。

在化合物半导体（如GaN、SiC）或MEMS传感器的制造中，尽管晶圆尺寸可能更小，但制程同样精密，对洁净度与定位精度的要求丝毫不减。RWD机器人的模块化设计使其能适配不同尺寸的晶圆，提供灵活的配置方案。

04 效能数据佐证

衡量一款晶圆机器人的性能，需要客观的数据支撑。在模拟实际生产的测试中，RWD系列机器人展现了其可靠的能力。

针对300mm晶圆，从标准大气环境（FOUP内）到真空腔室的单次取放循环时间（Pick & Place Cycle Time）可低至4秒以内。其重复定位精度（Repeatability）稳定保持在±0.025mm以内，满足最精密制程的对位需求。

在长达1000小时的无故障连续运行测试中，其平均无故障时间（MTBF）远超行业基准。同时，通过优化运动控制算法，其综合能耗比前代产品降低了约15%，在降低运营成本的同时，也减少了设备发热对洁净室温控的影响。

研发团队通过持续收集全球合作晶圆厂的现场运行数据，不断优化RWD机器人的控制算法与维护周期预测模型。每一次软件更新，都让机器人在处理晶圆时更安静，振动更轻微，定位精度也更稳定。

正如一位资深工程师所言，先进的自动化方案，应是生产线上“沉默而可靠”的基石。RWD机器人在不引人注目的背后，守护着每一片晶圆从硅片到芯片的精密旅程，确保价值在制造链条中无损传递。

当生产线需要在单位时间内处理更多批次、更薄尺寸的晶圆时，每一次机械臂精准平滑的伸缩与旋转，都构成了现代半导体制造宏大交响乐中不可或缺的精密节拍。
