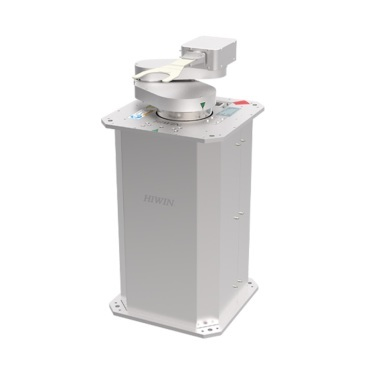

在追求极致精密的半导体制造领域，晶圆寻边器如同自动化产线的“眼睛”，是实现晶圆精准定位、提升整体生产效率与良率的关键组件。本文旨在解析HIWIN晶圆寻边器如何依托其核心技术，在瞬息之间完成高精度定位，为现代半导体制造提供坚实保障。

核心工作原理：激光探测与智能闭环控制

晶圆寻边器的工作并非简单的物理接触定位，而是一个集精密机械、传感技术与智能控制于一体的高速协同过程，其核心在于实现对晶圆中心与Notch（定向凹槽）的快速、精准标定。

初始预对准与激光扫描：当机械手将晶圆放置到寻边器的承片台上后，系统首先启动。HIWIN的解决方案通常采用非接触式的激光探测装置进行扫描。该激光器发射光束，高速扫描旋转中晶圆的边缘。

特征识别与数据计算：在晶圆旋转过程中，激光传感器会精确捕捉到晶圆边缘的物理轮廓变化。当扫描到晶圆边缘的V型或U型定向凹槽（Notch） 时，传感器会记录下这一特征点的精确角度位置。同时，通过多点扫描边缘轮廓，控制系统能实时计算晶圆的圆心坐标以及相对于标准位置的偏移角度。

闭环反馈与位置补偿：计算出的圆心偏差（ΔX, ΔY）和角度偏差（Δθ）数据，将实时反馈给驱动控制系统。随后，承片台会依据指令进行微小的平移与旋转运动，直至将晶圆的物理中心与设备的标准机械中心重合，并将Notch调整至工艺要求的预设角度。至此，一次寻边对位完成，机械手可精准抓取已完成定位的晶圆，传输至下一制程站点。

技术优势：速度、精度与可靠性的统一

为满足半导体制造对产能和良率的严苛要求，领先的晶圆寻边器需在多项性能指标上达到极致平衡。

卓越的速度与节拍：在高度自动化的晶圆厂中，每一秒的节省都意义重大。HIWIN晶圆寻边器通过优化算法和高速运动机构，可在5.9秒甚至更短（如4.9秒）的时间内，完成晶圆的寻边、中心与角度补正等一系列动作，显著提升了整条产线的设备产出效率。

微米级的重复定位精度：精度是寻边器的生命线。HIWIN晶圆寻边器可实现中心重复精度达±0.1mm，Notch角度重复精度达±0.2°。这种极高的重复性确保了不同晶圆、不同批次之间定位的一致性，是后续光刻、蚀刻等关键工艺步骤实现图案精准套刻的基础。

强大的集成与兼容能力：现代半导体设备强调模块化与智能化。HIWIN的晶圆寻边器可作为核心模块，无缝集成到其晶圆移载系统中，并能弹性选配Wafer ID读取、晶舟盒RFID感应、凸片检知等多种智能配件。这种灵活性使其能轻松适配不同客户多样化的制程与应用需求。

应对行业挑战：适配先进工艺与特殊材料

随着半导体技术向更先进节点迈进，晶圆寻边器也面临着新的挑战，并催生了更专业化的解决方案。

超薄晶圆的处理：在功率器件、MEMS传感器等领域，超薄晶圆（厚度≤500μm）的应用日益广泛。这类晶圆脆弱、易翘曲，对寻边器的接触力控制和适应性提出了极高要求。针对此，业界已开发出专门的超薄晶圆寻边器型号，采用边缘承靠、柔性定位等特殊设计，在定位时能有效分散应力，避免晶圆破损。

复杂材质的兼容性：除了标准的硅片，半导体制造还涉及诸如化合物半导体（如GaAs、SiC）、蓝宝石衬底等多种材料。HIWIN的寻边器支持对数种不同材质与轮廓的晶圆进行侦测，其传感系统能够稳定识别不同反光特性或导电特性的晶圆边缘，保障了设备的通用性。

结语

从核心的激光探测闭环原理，到体现于实际数据中的高速高精度性能，再到对前沿工艺需求的持续适配，现代晶圆寻边器已发展为一套高度智能化的精密系统。它不仅是实现晶圆自动化传输的“前提”，更是保障整线精度与良率的“基石”。随着半导体器件不断微型化和复杂化，作为“晶圆之眼”的寻边器，其技术与性能的演进将继续为产业创新提供关键支撑。
