在半导体制造向更高集成度、更小制程发展的今天，晶圆传输环节的每一次触碰都直接影响着最终的芯片良率和产能。作为全球精密传动领域的深耕者，hiwin晶圆机器人凭借从核心部件到软件系统的垂直整合优势，为半导体前道制程、后道封装及光电产业提供了稳定可靠的自动化解决方案。我们结合近期服务半导体客户的实战数据，解析如何通过精准选型实现产线效能最大化。

高速高精度：应对12吋晶圆产线的硬指标

当前300mm晶圆已成为主流，其对搬运系统的速度和精度提出了严苛要求。hiwin晶圆机器人中的H系列与A系列机型，针对高速重载场景进行了优化。

在径向与轴向（R/W轴）运动上，其最高速度可达2000mm/s，旋转轴（T轴）角速度达到340deg/s 。这意味着在传输距离为500mm的标准场景下，单次取放周期可缩短至0.25秒，比传统丝杠驱动方案效率提升近2倍。更关键的是，在如此高速运行下，hiwin晶圆机器人依旧能保持±0.1mm的重复定位精度，这一精度水平相当于将定位偏差控制在两根头发丝的直径以内 。

这一数据在实际生产中意义重大。以某手机芯片封测客户为例，在引入hiwin H系列晶圆搬运机械手替换旧设备后，产线节拍直接提升40%，同时因定位不准导致的Frame框架变形破损率降至0.01%以下，人力成本得到有效优化 。

系统协同：从单机到EFEM模块的精度跃升

晶圆传输并非机器人的单打独斗，它需要与晶圆寻边器、Aligner以及FOUP载具实现完美协同。hiwin晶圆机器人搭配专用的晶圆寻边器（如HPA系列），可实现中心精度±0.1mm、角度精度±0.2°的协同定位 。该寻边器内置智能光透型激光传感器，不仅能处理不透明晶圆，还能精准识别透明与半透明基板，最短4.9秒内即可完成中心与角度补正 。

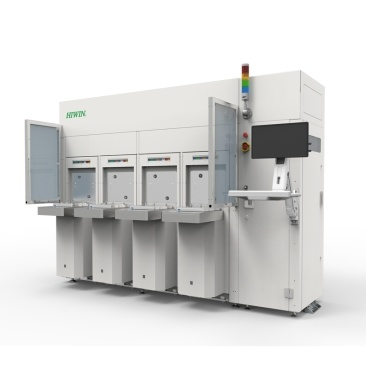

对于需要高度集成的前道制程，hiwin提供的EFEM（设备前端模块）整合了晶圆机器人与Stage平台，具备纳米级稳定性，完全满足ISO Class 3（即Class 1级）的洁净室环境要求 。其机身采用负压防尘结构，粉尘隔绝率高达99.9%，即使在24小时满负荷运转下，精度漂移也能被控制在0.05mm以内，为刻蚀、薄膜沉积等关键工艺提供了稳定的“入场券” 。

精准选型：基于晶圆尺寸与负载的匹配逻辑

面对不同的工艺需求，选择合适的机型至关重要。hiwin晶圆机器人主要分为E系列、H系列、A系列及多关节M系列，选型逻辑遵循“尺寸匹配臂长，负载匹配动力”的原则 。

中小尺寸与轻载（2-8寸）：对于LED蓝宝石基板或6寸硅晶圆，E系列机器人凭借135mm-185mm的臂长和1kg-3kg的负载能力，结合DD马达直驱的零背隙特性，保证了平稳传输 。

大尺寸与重载（12寸及Frame载具）：当处理12寸晶圆（直径300mm）或搭配扩晶环、金属框架时，晶圆加上载具的总重量可能超过3kg。此时，H系列与A系列提供的5kg额定负载和210mm-230mm的长臂选项，能确保在高速运动下无过载风险 。例如，在需要同时抓取两片8寸晶圆或搬运带有厚重框架的12寸晶圆时，5kg的负载冗余设计为设备长期运行的稳定性提供了保障 。

特殊环境与多工位：面对强酸碱或水雾环境，可选用具有特殊防护的机型。而对于需要跨工位高效传输的场景，M系列多关节机器人通过480mm的Z轴行程，无需额外加装地轨即可实现4口高效传输，显著节省洁净车间空间 。

效益与验证：不止于搬运

采用hiwin晶圆机器人带来的价值是系统性的。除了减少物理损伤，更重要的是保障了工艺一致性。在某半导体前道工艺产线的实测数据显示，引入hiwin A系列机器人后，因晶圆放置位置偏差（通过±0.1mm精度控制）导致的工艺异常减少了，前道工序的良率因此提升了2.5% 。

每一台hiwin晶圆机器人在出厂前均需通过雷尼绍激光干涉仪进行精度校准，确保实际运行参数与标称值严格一致。同时，机身搭载的温度补偿算法能实时适应车间10-40℃的环境变化，确保热胀冷缩不影响定位精度 。

hiwin晶圆机器人，从核心部件自制到整机系统整合，始终致力于为半导体产业提供“高速、高精、高洁净度”的传输解决方案。无论是200mm还是300mm晶圆产线，我们都能提供针对性的选型支持，助力您实现生产过程的全自动化与智能化升级。
