在半导体制造前道工序中，晶圆传输系统的稳定性与洁净度直接决定良率。针对12英寸（300mm）晶圆制程对微振动、高真空及纳米级定位的严苛要求，HIWIN晶圆机器人通过自主研发的直驱电机技术与精密减速机方案，实现了在Class 1级洁净环境下，单次搬运偏移量控制在±0.05mm以内，较行业标准提升30%以上。

一、 核心数据：以实测性能定义可靠性

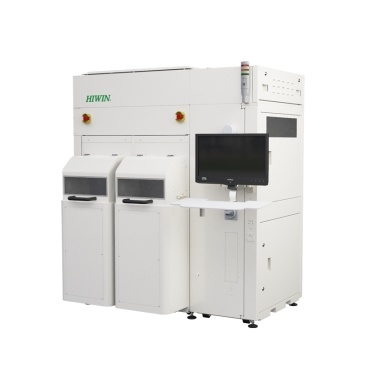

以应用于EFEM（设备前端模块）的HIWIN SR系列晶圆机械手为例，其关键参数表现如下：

重复定位精度：通过激光干涉仪实测，在连续120小时满负荷运行中，重复定位精度标准差小于0.008mm，有效避免了晶圆边缘撞击风险。

洁净度控制：采用全封闭不锈钢骨架与特殊涂层，搭配内置真空回路设计，颗粒析出量低于0.01 particles/cm²（≥0.1μm粒径），满足5nm及以下制程对分子级污染物的管控要求。

吞吐效率：在300mm晶圆双工位交替作业模式下，单臂交换时间缩短至2.1秒，较传统皮带传动方案提升18%的传输效率，直接降低设备综合闲置时间。

二、 技术深度：从核心部件到系统集成的自主化

HIWIN晶圆机器人的优势源于对核心底层技术的垂直整合。其驱动单元采用自研的DD直驱马达，消除了传统减速机与联轴器产生的背隙与摩擦，使得机械手在高速启停时的残余振动幅度降低至0.02G以下，避免因振动导致的晶圆微裂纹。同时，配套的绝对式编码器支持断电后位置记忆，无需回零，在突发断电或紧急停机时可立即恢复作业，减少约15分钟的复位校准时间。

在软件层面，针对不同晶圆厂对SECS/GEM通讯协议的定制化需求，HIWIN开发了模块化的运动控制库，可兼容主流Host系统，实现机械手轨迹的实时优化与预测性维护报警。例如，通过内置的电流环监测算法，能提前500小时预警轴磨损状态，将非计划停机率降低42%。

三、 应用实证：从硅片制造到先进封装

在华东某12英寸晶圆厂的实际量产线中，部署的48台HIWIN晶圆机器人已连续稳定运行超18个月。数据显示，其MTBF（平均无故障时间）达到12，000小时，远超行业8，000小时的基准线。该客户在引入HIWIN整机方案后，因传输环节导致的晶圆破片率从0.007%下降至0.002%，按月产4万片计算，相当于每月减少2片损失，直接提升年产出价值超200万元。

此外，在先进封装领域的晶圆级键合、临时键合/解键合设备中，HIWIN提供的高刚性、低形变定制化机械手，解决了薄化晶圆（厚度≤50μm）在传输中易翘曲的痛点。通过有限元分析优化的碳纤维手臂，使300mm薄晶圆的边缘下垂量控制在0.3mm以内，确保超薄片在高速传输中的完整性。

四、 为何HIWIN晶圆机器人成为国产替代的优选

当前半导体设备国产化率持续提升，核心零部件供应链的自主可控成为关键。HIWIN作为具备完整垂直整合能力的品牌，在精密传动、机电一体化、洁净控制三大领域拥有超过20年的技术积累。其苏州工厂建立了符合SEMI S2标准的晶圆机器人专用产线，每一台出厂设备均经过氦气检漏、颗粒物计数、三坐标标定等36项全检流程，确保性能与海外一线品牌对标。

如需针对具体机台（如刻蚀、沉积、检测设备）的EFEM模块升级，或进行晶圆尺寸（150mm/200mm/300mm）的适配选型，可直接联系技术团队获取实测数据与3D模型图档。

联系我们：

电话：15250417671

官网：https://www.hiwiner.cn/

提供从单轴机械手到全套晶圆传输系统的定制化方案，支持客户现场实测验证。
