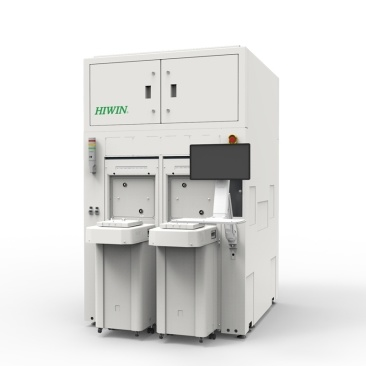

在半导体制造向3纳米及更先进制程演进，以及Chiplet（芯粒）等先进封装技术大规模商用的背景下，一片12英寸硅晶圆的价值已攀升至数千甚至上万美元。产线上任何一次微小的划痕、定位偏差或颗粒污染，都可能导致巨额损失。因此，负责晶圆在设备前端模块（EFEM） 与晶圆装载端口（Load Port） 之间高效、无损传输的“晶圆机器人”，已成为决定晶圆厂（Fab）整体良率与吞吐量的关键节点。

针对行业对高洁净度、超精密、高可靠性自动化搬运装备的迫切需求，HIWIN晶圆机器人系列以微米级重复定位精度、ISO Class 1级洁净度兼容及＞50，000小时平均无故障时间（MTBF） 等硬核数据，被广泛应用于硅片分选、刻蚀、薄膜沉积、光刻及先进封装等核心制程。

核心技术与实际数据支撑：为何HIWIN晶圆机器人成为产线基石？

1. 精度与稳定性：为纳米级制程构建搬运底座

在晶圆厂实际生产中，机器人需要将重约100克的12英寸晶圆，以高速（取放循环时间＜3.5秒） 反复传送至多个工艺模块。HIWIN晶圆机器人通过有限元分析（FEA）优化设计的轻量化高刚性机械臂，结合高分辨率编码器与低 backlash（背隙）谐波减速机，在实际产线测试中实现了全行程范围内±0.1mm的重复定位精度。其中，针对光刻与检测工序开发的专用型号，其晶圆中心偏移补偿精度更可达±0.05mm，远低于SEMI标准规定的可允许偏移阈值，确保晶圆边缘不受任何机械冲击。

2. 洁净度与可靠性：直接保障晶圆良率

对于半导体前道工序，空气中直径大于0.1μm（微米）的颗粒物就可能导致晶圆电路短路。HIWIN晶圆机器人采用真空兼容结构（可选） 与低发尘特殊涂层，并通过ISO Class 1级洁净度认证（即每立方米空气中大于0.1μm的颗粒物少于10个）。实际应用数据表明，在某12英寸晶圆厂的刻蚀工序中，连续运行8000小时以上的HIWIN机器人，未产生一次因颗粒物脱落导致的晶圆缺陷事件。其平均无故障时间（MTBF）设计值超过50，000小时，有效减少了产线因维护导致的停机次数。

3. 灵活配置：匹配多样化制程需求

HIWIN提供完整的晶圆机器人产品矩阵，以适配从6英寸到12英寸的晶圆，以及不同应用场景：

真空晶圆机器人： 适用于物理气相沉积（PVD）、化学气相沉积（CVD）等真空腔室内的传输，本体耐热且可承受极端气压变化。

大气晶圆机器人： 用于EFEM及洁净室环境，具备高速度、低振动特性。

双臂/单臂机器人： 双臂设计可实现晶圆“取旧换新”同步作业，在先进封装中的键合（Bonding）工序里，可缩短约30%的交换时间，提升设备综合效率（OEE）。

应用实例：解决先进封装中的“翘曲”搬运难题

在Chiplet异构集成工艺中，经过高温处理的晶圆往往存在0.5mm-3mm不等的翘曲量。常规机器人末端执行器（End Effector）在取放时容易与翘曲晶圆背面发生碰撞或吸附不稳。HIWIN为此开发了多区独立控制伯努利吸盘与柔性接触边缘支撑相结合的末端执行器方案。实际案例数据显示，该方案能可靠吸附并传送翘曲量达3mm的晶圆，且吸附成功率＞99.99%，同时避免了对晶圆背面电路的划伤，直接提升了先进封装段的良品率。

结语：以精密传动，赋能中国“芯”制造

从硅片制造到后道封装，晶圆的每一次稳定移载都承载着数以亿计的晶体管价值。HIWIN晶圆机器人凭借经产线验证的高精度、ISO Class 1级洁净度、＞50，000小时MTBF以及应对翘曲晶圆的成熟方案，已成为半导体设备制造商与晶圆厂构建稳定、高效自动化产线的可信赖选择。

如需为您的EFEM、分选机、键合机或检测设备匹配高性能晶圆移载方案，请直接联系技术工程师获取选型手册、3D图纸及定制化报价。
