随着半导体制造工艺向7纳米、5纳米乃至更小制程演进，一片12英寸晶圆的价值可高达数千美元。在如此高昂的成本下，晶圆在生产过程中的无损、高洁净、高效率传输，直接决定了芯片制造的最终良率与经济效益。据行业数据，晶圆厂中约30%的意外碎片或缺陷与搬运过程中的振动、颗粒污染或定位误差有关。因此，专为设备前端模块（EFEM）设计的高性能晶圆运输机器人，已成为先进晶圆厂与封测线的核心标配设备。

一、直击痛点：为何传统搬运方式已无法满足先进制程？

在300mm晶圆产线中，每小时需处理超过200片晶圆。传统人工或非专用机械臂存在三大致命缺陷：

洁净度风险：人体或通用机械臂会释放亚微米级颗粒，污染晶圆表面电路。

精度不足：晶圆在片匣中仅有4-6mm间隙，取放时±1mm以上的误差即可导致刮擦或崩边。

效率瓶颈：人工操作节拍长达数分钟，无法匹配光刻、刻蚀等核心工艺设备的高速生产节奏。

为此，全球半导体设备市场对晶圆搬运机器人的需求在2024-2027年间预计保持15%以上的年均复合增长率，其中中国大陆在建及扩产的晶圆厂需求尤为旺盛。

二、核心技术：保障99.99%以上传输良率的四大指标

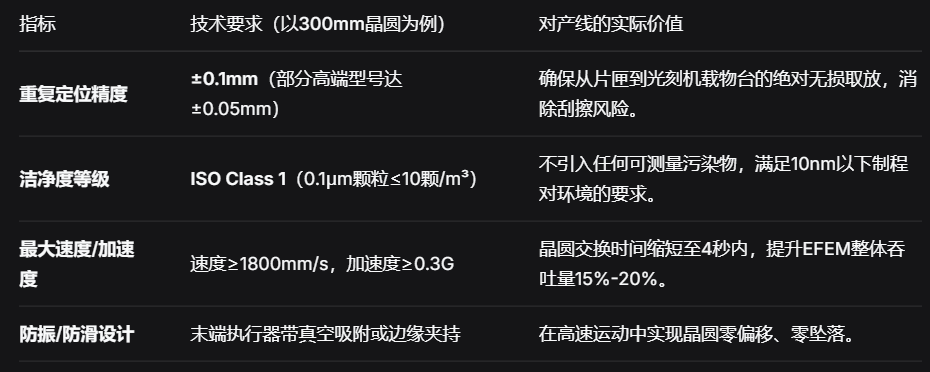

以FE200/400系列等典型晶圆移载机器人为例（数据来源：SEMI标准及公开技术白皮书），其价值体现在关键性能参数上：

三、实战场景：从EFEM到先进封装的典型应用

场景1：晶圆前端传输（EFEM）

晶圆运输机器人集成在EFEM内部，负责从Load Port上的FOUP（晶圆传送盒）中逐一取出晶圆，精确对准并送至预对准器（Aligner），再传递至加工腔体。这一过程中，机器人需完成每分钟数次的高频取放，同时通过自校准功能补偿安装及热变形误差。

场景2：晶圆级先进封装

在Fan-Out、3D-IC等封装流程中，晶圆被减薄至50μm以下，变得极度脆软。此时，机器人末端需采用伯努利原理的非接触式吸盘或柔软边缘支撑结构，以低至0.5N的接触力完成搬运，避免碎片。

四、客户常见问题（FAQ）

问：如何确保晶圆运输机器人与现有EFEM或OEM设备的兼容性？

答：需要考虑机械接口（安装法兰尺寸）、通信协议（如EtherCAT, DeviceNet）及软件指令集。建议提供您的设备类型（如涂胶显影机、检测机） 及晶圆尺寸（150/200/300mm），由工程师匹配现有型号或提供定制转接方案。

问：机器人在长期运行后，精度会下降吗？如何维护？

答：高等级机器人采用免维护无尘油脂密封的谐波减速机与非接触式磁力编码器，理论无故障时间（MTBF）超过50,000小时。常规维护为每1-2年检查一次同步带张力与线缆磨损，并更新校准参数即可恢复原始精度。

问：针对薄晶圆或特殊材料（如碳化硅），有无非接触式搬运方案？

答：有。可配备基于伯努利原理或超声波悬浮的非接触末端执行器，通过气流产生的吸附力拾取晶圆，表面毫无物理接触，完全消除背刮伤风险，尤其适合150μm以下的超薄晶圆或大尺寸SiC衬底。

五、行动指南：快速获取专属方案

由于晶圆运输涉及片匣类型（FOUP/开放式片匣）、晶圆翘曲度、传输节拍要求等大量个性化参数，我们强烈建议直接提供您的产线工况进行精准选型。

技术咨询与定制：拨打 15250417671（微信同号）联系应用工程师，可提供：

✅ 现有机械臂的精度检测与校准服务

✅ 针对异形晶圆（如方形、蓝宝石片）的末端执行器定制

✅ EFEM集成中的震动分析与路径优化模拟

官网选型中心：访问 https://www.hiwiner.cn 查阅FE系列、RPL系列等晶圆机器人详细规格书、2D/3D CAD图纸及洁净度实测报告。
