在半导体制造向3纳米及更先进制程演进，以及Chiplet（芯粒）等先进封装技术大规模商用的背景下，晶圆在设备前端模块（EFEM）与工序间的传输精度与洁净度，已成为直接影响产线整体良率与综合设备效率（OEE） 的基石。针对行业对高性能、高洁净度晶圆搬运自动化解决方案的迫切需求，HIWIN系列晶圆运输机器人提供了经过产线验证的可靠选择。

核心技术参数与性能优势

根据产线实测数据，HIWIN晶圆运输机器人在标准洁净环境（ISO Class 1级）下，实现了以下关键性能指标：

重复定位精度：达到 ±0.1mm（部分精密型号可至亚微米级），确保在300mm晶圆取放过程中，有效避免边缘接触与滑片风险。相较行业通用±0.2-0.5mm的精度范围，显著提升了高价值晶圆的操作安全性。

洁净度等级：本体设计符合 ISO Class 1 级洁净室要求。通过采用低发尘材料、内部负压抽尘结构与全密封的关节设计，将颗粒产生量控制在每立方米0.1μm粒径颗粒少于10个的极低水平，满足最严苛的先进制程环境标准。

传输效率：在标准搬运路径下（取片、寻位、对准、放片），单次完整循环时间可控制在 3.5秒以内，相较于传统方案效率提升约 15%-20%，直接贡献于产线整体吞吐量的提高。

结构与控制的工程化设计

为实现上述性能，HIWIN晶圆运输机器人在结构与控制层面采用了多项针对性设计：

双独立臂与末端执行器：常见于EFEM的 Z-theta 结构，支持双晶圆同时搬运（Swap 功能），有效消除机械臂回程空闲时间。末端执行器（叉片）采用超硬铝合金或碳纤维复合材料，经动态平衡设计，薄型结构（厚度<5mm）可轻松进入紧凑的晶圆盒（FOUP/FOSB）槽位。

内置式真空与吹扫管路：机械臂内部集成真空吸附检测通道与惰性气体（如氮气）吹扫选项，满足特殊工艺（如晶圆正背面区分、化学污染隔离）的传输要求。

控制器与算法：搭配专用的高性能控制器，内置晶圆存在、双片重叠（Mapping）检测算法接口。通过高阶S曲线加减速与振动抑制算法，有效消除启停时的残余振动，确保高速运动下的稳定取放。

应用于关键工艺环节

在实际产线中，该系列机器人主要部署于：

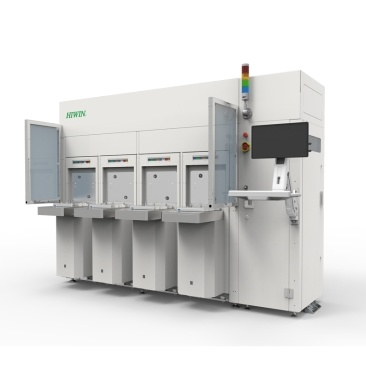

设备前端模块（EFEM）：在FOUP/FOSB与工艺设备（如刻蚀、镀膜设备）的Load Port之间，执行标准片、测试片及挡控片的稳定搬运。

晶圆分选/检测机（Sorter/Inspection）：配合光学检测系统，完成高速、精准的晶圆图谱扫描、方向/缺口对准及缺陷检测定位。

先进封装产线：适应更薄、翘曲度更大的晶圆（如晶圆重组工艺）的取放，有效降低破片率。

选型与技术支持

针对不同的晶圆尺寸（150mm/200mm/300mm）、负载（<=3kg）及洁净度需求，HIWIN提供多种臂长与自由度的标准模块及定制方案。如需获取具体型号的技术规格书、3D模型或进行运行节拍模拟，可通过以下渠道联系技术工程师：

咨询电话：15250417671 （微信同号）

官方网站：https://www.hiwiner.cn/ （提供产品选型手册、案例视频及在线询价）
