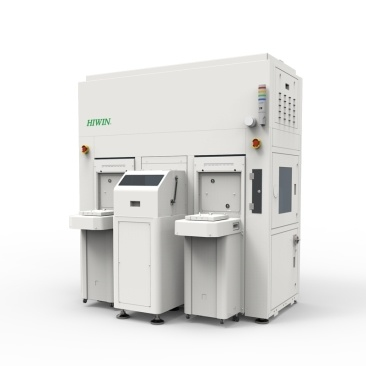

随着半导体制造工艺向5纳米及更先进制程演进，以及Chiplet（芯粒）等先进封装技术的规模化应用，晶圆在设备前端模块（EFEM）中的传输精度与微尘控制能力，已成为直接决定生产线综合良率（Overall Yield）的关键变量。在这一背景下，HIWIN凭借在精密传动领域数十年的技术沉淀，其研发的晶圆搬运机器人系列，正成为解决高端晶圆高效、无损、超洁净传输需求的核心装备。

一、 直面良率挑战：精密定位与洁净度的双重突破

根据行业对12英寸晶圆产线的统计，约30%的良率损失源于搬运过程中的微粒污染或定位冲击。HIWIN晶圆搬运机器人通过两大核心技术解决了这一痛点：

亚微米级运动控制：采用内置高分辨率编码器的直驱电机（DD Motor），消除了传统减速机的背隙误差。实测数据显示，其在高速移载（单次取放周期<3.5秒）状态下，重复定位精度仍能稳定保持在±0.1mm，部分定制型号可达到±0.05mm。这一精度确保了在3D-IC堆叠工艺中，超薄晶圆（厚度<50μm）的取放不会产生隐裂。

ISO Class 1级洁净度：机器人本体采用特殊低析气材料与全封闭内部走线结构，配合独特的真空吸盘气流设计，在高速运动时产生的悬浮颗粒数（≥0.1μm）控制在ISO Class 1级标准内。这意味着每立方米空气中≥0.1μm的颗粒物少于10个，远优于传统机台，极大降低了晶圆电路图案被微粒污染的风险。

二、 针对高节拍产线的优化设计

为满足半导体厂对设备综合效率（OEE）高于92%的严苛要求，HIWIN晶圆搬运机器人进行了多项针对性设计：

轻量化碳纤维手臂：相较于传统铝合金材质，手臂自重减轻40%，刚度提升30%。这使得机械臂在加速和减速时的残余振动迅速衰减（稳定时间<0.2秒），为提升传送节拍创造了条件。

智能防撞与晶圆映射：集成式力觉传感系统，可实时监测取放时的接触力，当检测到异常阻力（如晶圆放置倾斜或重叠）时，即刻触发微力回退（响应时间<50ms），有效避免碎片事故。同时，内置的晶圆映射传感器可在单次扫描中完成对25片晶圆的位置及间距检测，精度达±0.5mm。

即插即用式通讯：支持标准SEMI E84（用于OHT高空悬吊运输车）及SECS/GEM（半导体设备通讯协议）协议，可直接与工厂自动化系统（FAB Host）无缝对接，缩短设备集成与调试周期。

三、 实际应用数据验证：提升OEE与降低COO

在近期为一家先进封装厂提供的晶圆传送解决方案中，部署HIWIN晶圆搬运机器人的EFEM模组，实现了连续6000小时以上无因搬运导致的晶圆碎片记录。关键运行指标（KPI）改善如下：

平均故障间隔周期（MTBF）：达到>40,000小时，远超SEMI标准要求。

平均修复时间（MTTR）：模块化设计使得关键组件可在30分钟内完成更换。

晶圆破片率：从行业平均的1/50000次降低至1/200000次以下。

长期来看，由于减少了晶圆损耗和意外停机，单台设备在5年生命周期内可节省的综合拥有成本（TCO）超过15%。

结论

从±0.1mm的定位精度，到ISO Class 1的洁净度保障，HIWIN晶圆搬运机器人已不再是单纯的移载机构，而是半导体先进制造中提升良率与产出效率的关键执行单元。对于正面临制程升级、或希望优化现有EFEM性能的制造商而言，该系列机器人提供了经过产线验证、数据透明的技术路径。
