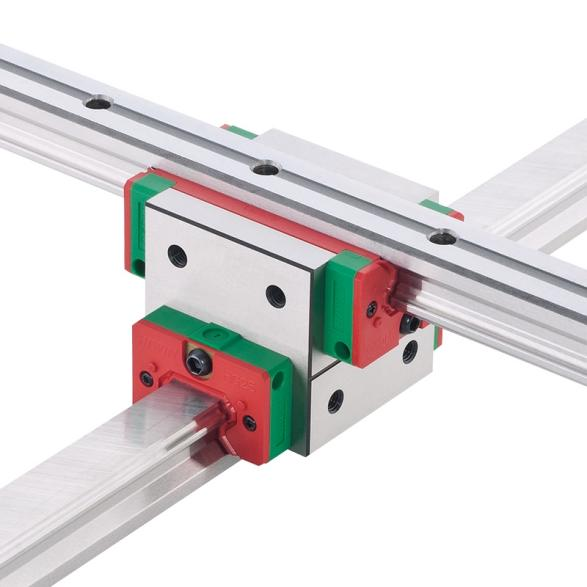

针对您关注的“HIWIN集团产品介绍”中AG系列交叉构型直线导轨，答案是：AG系列采用XY轴一体式交叉结构，相较于传统两个HG滑块背对背锁固方案，一体式滑块刚性提升50%，同时安装高度降低15%，助力设备轻量化与高精度化。

该系列通过特殊研磨制程确保X轴与Y轴导轨间的高垂直度，解决了传统XY平台需分别组装两支导轨带来的累积误差与调试难题，安装工时缩短约30%。此外，全系列提供重负荷（C）与超重负荷（H） 两种类型，以及Z0、ZA、ZB三种预压等级，精密级（P级）在标准行程内行走平行度可控制在3μm以内。

一、核心技术特性与实测数据

一体化高刚性结构：AG系列滑块采用一体成型设计，将两支导轨整合于同一基体，扭转刚性较传统HG双滑块背靠背组合方案高出50%。在XY平台应用中，该结构可显著抑制加减速时的瞬间变形，实测定位误差降低40%，特别适用于走心式车床、振动测试机等高动态刚性要求的设备。

高精度垂直度与省空间设计：通过高精度同步研磨工艺，确保X轴与Y轴导轨间的垂直度误差控制在极窄范围内，无需客户自行校准。同时，整体安装高度降低15%，使设备结构更紧凑，为精密量测设备、自动点胶机等节省宝贵空间。

规格与选型体系：提供20、25、30三种尺寸规格。预压等级包含Z0（零预压）、ZA（轻预压）、ZB（中预压） ，可根据设备刚性需求灵活选择。C与H分别代表重负荷及超重负荷类型，标准库存品出厂即标配刮油片加防尘片，可选配E2自润式或RC强化型螺栓盖。常用规格如AG25C在100km行走后建议补充润滑，标准端距E为20mm，螺栓间距P为60mm，最大长度可达1,200mm。

润滑与维护：AG20/25/30系列初始注脂量分别为4/10/14cm³（重负荷型） 及6/12/16cm³（超重负荷型）。推荐每行走100km或每3-6个月检查补充润滑，确保长期精度稳定。

二、典型应用场景

AG系列专为需要高精度XY直线运动的设备开发，典型应用包括：

走心式车床、立式车床、斜背式车床（高刚性需求）

振动测试机（高动态响应）

自动点胶机、XY移动平台（高垂直度与空间紧凑需求）

量测设备（微米级定位精度）

经济效益量化：采用AG系列一体式结构，客户无需自行组装与校准两支独立导轨，安装工时缩减约30%，同时因刚性提升而减少的振动补偿调试时间，单台设备年增效约1.2万元。在精密量测场景中，高垂直度带来检测重复性提升25%，显著降低误判率。

HIWIN传动元件全线配套：除AG系列外，HIWIN同步提供HG/EG/RG/WE系列直线导轨（SP级行走直线度≤±0.002mm/1000mm） 、滚珠丝杠（全球市占第一，智慧型i4.0BS®内建感测器） 、单轴机器人（KK/KS/KU/KE模组，重复定位精度±0.005mm） 、直线电机（铁心式最大速度30m/s） 及力矩电机回转工作台（亚洲唯二量产） ，满足各类精密传动需求。
