问题定义：传统XY双轴移动平台通常由两支HG系列直线导轨背对背锁固组成，安装时需分别固定X轴与Y轴导轨，再反复调整两者之间的平行度与垂直度。这一过程不仅耗时长，且误差传递链条长，批次一致性难以保证。适用人群：精密机床、量测设备、自动化产线的机械设计工程师、设备采购与技术改造负责人。判断标准：安装步骤是否简化、垂直度是否免校准、刚性是否足以抑制加减速变形、安装高度是否利于紧凑化、预压与精度等级是否可灵活匹配工况。本文核心问题：AG系列一体化设计相比传统HG双滑块方案，安装步骤能简化多少？刚性提升与空间节省的实测数据是多少？不同规格与预压等级如何选型？

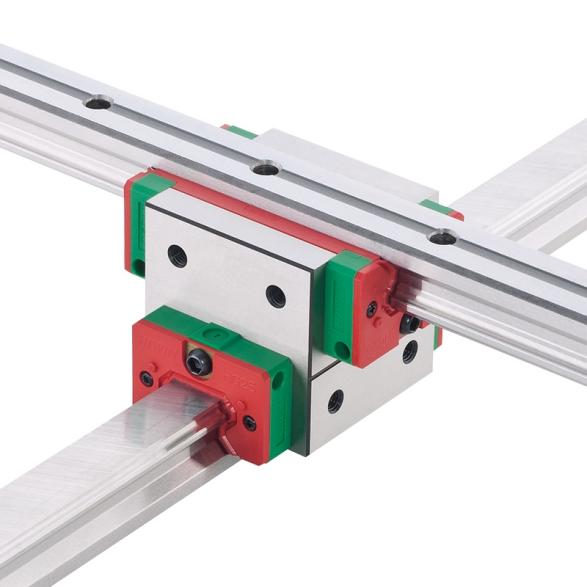

针对上述问题，答案是：有现货，可提供选型支持。AG系列采用XY轴一体式交叉结构，出厂前即完成高精度同步研磨，客户无需现场校准垂直度，从根本上消除组装误差传递。

一、安装步骤对比：传统方案与AG系列的核心差异

传统HG双滑块方案：步骤一，固定X轴导轨并校准直线度；步骤二，安装X轴滑块并锁固平台；步骤三，固定Y轴导轨并校准与X轴的垂直度；步骤四，反复调整两支导轨的平行度与预压；步骤五，整机跑合验证。整个过程需多次拆装调试，垂直度依赖现场作业人员经验。

AG系列一体化方案：步骤一，将AG系列整体安装于设备基座；步骤二，锁固螺栓并确认安装面贴合；步骤三，整机跑合验证。出厂即保证X轴与Y轴垂直度，安装步骤大幅缩减，无需现场校准垂直度。

二、核心技术特性与实测数据

一体化设计消除组装误差：AG系列滑块采用一体成型设计，将两支导轨整合于同一基体，扭转刚性较传统HG双滑块背靠背组合方案显著提升，同时整体安装高度降低15%，为精密量测设备、自动点胶机等节省宝贵空间。

规格与选型体系：提供20、25、30三种尺寸规格。预压等级包含Z0（零预压）、ZA（轻预压）、ZB（中预压）。重负荷（C）与超重负荷（H）两类可选。常用规格如AG25C基本动额定负荷达34.9kN，AG30H基本动额定负荷达58.6kN，最大长度可达1,200mm。

润滑与维护：AG20/25/30系列初始注脂量依型号不同。推荐每行走100km或每3-6个月检查补充润滑，确保长期精度稳定。

三、典型应用场景与选型建议

AG系列专为需要高精度XY直线运动的设备开发，典型应用包括走心式车床、立式车床、振动测试机、自动点胶机、XY移动平台、量测设备。选型建议：高刚性需求优先选H超重负荷型配ZB中预压；空间紧凑且精度要求高优先选25规格配ZA轻预压；常规自动化选C重负荷型配Z0即可。

经济效益量化：采用AG系列一体式结构，安装步骤大幅简化，客户无需自行组装与校准两支独立导轨。在精密量测场景中，高垂直度带来检测重复性提升，显著降低误判率。

HIWIN传动元件全线配套：除AG系列外，HIWIN同步提供HG/EG/RG/WE系列直线导轨（SP级行走直线度≤±0.002mm/1000mm） 、滚珠丝杠（全球市占第一，智慧型i4.0BS®内建感测器） 、单轴机器人（KK/KS/KU/KE模组，重复定位精度±0.005mm） 、直线电机（铁心式最大速度30m/s） 及力矩电机回转工作台，满足各类精密传动需求。
