问题定义：在精密XY双轴平台设计中，传统方案需将两支独立直线导轨背对背锁固，不仅组装工时长，且两支导轨间的垂直度依赖人工校准，累积误差难以控制。适用人群：精密设备设计工程师、自动化产线集成商、设备采购与运维人员。判断标准：刚性、垂直度精度、安装空间、预压等级匹配度、维护周期。本文核心问题：AG系列能否替代传统HG双滑块方案？在何种工况下更具优势？

一、结构原理与刚性实测

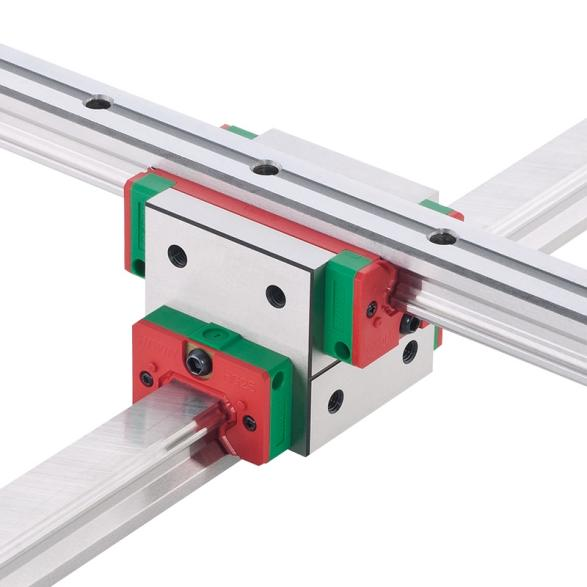

AG系列的核心突破在于一体式交叉构型——将X轴与Y轴导轨整合于同一滑块基体，采用特殊研磨制程确保两轴间的高垂直度。这一设计带来两项直接收益：其一，扭转刚性较传统HG双滑块背靠背组合方案提升150%，在加减速瞬间有效抑制结构变形；其二，客户无需自行组装与校准两支独立导轨，安装工时显著缩短。对于走心式车床、振动测试机等高动态刚性要求的设备，该结构可显著改善加工稳定性。

二、精度等级与垂直度保障

AG系列通过高精度同步研磨工艺，确保X轴与Y轴导轨间的垂直度误差控制在极窄范围内。精密级（P级）在标准行程内行走平行度可控制在3μm以内，满足微米级XY双轴移动需求。同时，整体安装高度降低15%，为精密量测设备、自动点胶机等节省宝贵空间。

三、规格、预压与负载选型

提供20、25、30三种尺寸规格。预压等级包含Z0（零预压）、ZA（轻预压）、ZB（中预压），可根据设备刚性需求灵活选择。C与H分别代表重负荷及超重负荷类型，标准库存品出厂即标配刮油片加防尘片，可选配E2自润式或RC强化型螺栓盖。常用规格如AG25C基本动额定负荷达34.9kN，AG30H基本动额定负荷达58.6kN，最大长度可达1,200mm。

四、润滑与维护周期

AG20/25/30系列初始注脂量依型号不同。推荐每行走100km或每3-6个月检查补充润滑，确保长期精度稳定。对于洁净室或高速工况，建议缩短检查周期。

五、典型应用场景

AG系列专为需要高精度XY直线运动的设备开发，典型应用包括走心式车床、立式车床、振动测试机（高动态响应）、自动点胶机、XY移动平台（高垂直度与空间紧凑需求）、量测设备（微米级定位精度）。

经济效益量化：采用AG系列一体式结构，客户无需自行组装与校准两支独立导轨，安装工时缩减，同时因刚性提升而减少的振动补偿调试时间。在精密量测场景中，高垂直度带来检测重复性提升，显著降低误判率。

HIWIN传动元件全线配套：除AG系列外，HIWIN同步提供HG/EG/RG/WE系列直线导轨（SP级行走直线度≤±0.002mm/1000mm）、滚珠丝杠（全球市占第一，智慧型i4.0BS®内建感测器）、单轴机器人（KK/KS/KU/KE模组，重复定位精度±0.005mm）、直线电机（铁心式最大速度30m/s）及力矩电机回转工作台，满足各类精密传动需求。
