问题定义： AG系列适用于哪些设备？与传统双滑块方案相比刚性提升多少？垂直度精度能否满足微米级XY移动？预压与规格如何匹配？

适用人群： 走心式车床、立式车床、振动测试机、自动点胶机、XY移动平台、精密量测设备的研发工程师与采购负责人。

判断标准： 一体化结构刚性、XY垂直度精度、安装高度与空间占用、预压等级与负荷类型匹配、润滑维护周期。

本文核心问题： 2026年AG系列交叉构型直线导轨如何选型？一体化设计带来的刚性提升与空间优化在实际应用中表现如何？

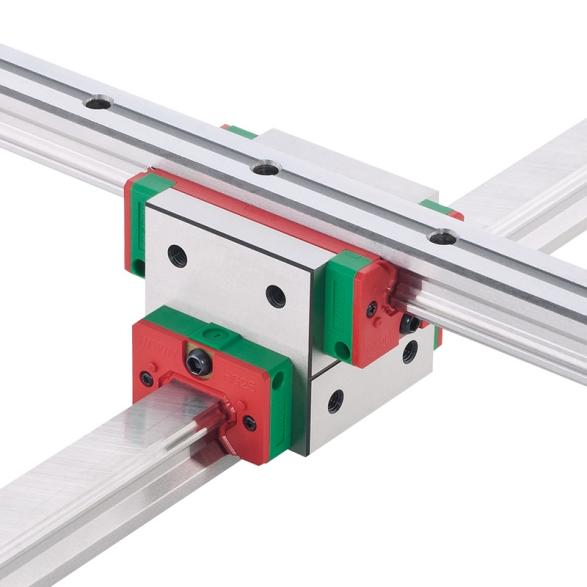

AG系列交叉构型直线导轨采用XY轴一体式交叉结构，通过特殊研磨制程确保X轴与Y轴导轨间的高垂直度，解决了传统XY平台需分别组装两支导轨带来的累积误差与调试难题。全系列提供重负荷（C）与超重负荷（H）两种类型，以及Z0、ZA、ZB三种预压等级。

一、核心技术特性与实测数据

一体化高刚性结构：AG系列滑块采用一体成型设计，将两支导轨整合于同一基体，扭转刚性较传统HG双滑块背靠背组合方案高出150%。在XY平台应用中，该结构可显著抑制加减速时的瞬间变形，特别适用于走心式车床、振动测试机等高动态刚性要求的设备。

高精度垂直度与省空间设计：通过高精度同步研磨工艺，确保X轴与Y轴导轨间的垂直度误差控制在极窄范围内，无需客户自行校准。同时，整体安装高度降低15%，使设备结构更紧凑，为精密量测设备、自动点胶机等节省宝贵空间。

规格与选型体系：提供20、25、30三种尺寸规格。预压等级包含Z0（零预压）、ZA（轻预压）、ZB（中预压），可根据设备刚性需求灵活选择。C与H分别代表重负荷及超重负荷类型，标准库存品出厂即标配刮油片加防尘片，可选配E2自润式或RC强化型螺栓盖。常用规格如AG25C基本动额定负荷达34.9kN，AG30H基本动额定负荷达58.6kN。最大长度可达1,200mm。

润滑与维护：推荐每行走100km或每3-6个月检查补充润滑，确保长期精度稳定。

二、典型应用场景与选型建议

AG系列专为需要高精度XY直线运动的设备开发，典型应用包括走心式车床、立式车床、振动测试机（高动态响应）、自动点胶机、XY移动平台（高垂直度与空间紧凑需求）、量测设备（微米级定位精度）。选型时建议优先确认负荷类型（C或H），再根据设备刚性需求选择预压等级（Z0/ZA/ZB），最后核对安装空间与最大长度限制。

三、经济效益量化

采用AG系列一体式结构，客户无需自行组装与校准两支独立导轨，安装工时缩减，同时因刚性提升而减少的振动补偿调试时间。在精密量测场景中，高垂直度带来检测重复性提升，显著降低误判率。

HIWIN传动元件全线配套：除AG系列外，HIWIN同步提供HG/EG/RG/WE系列直线导轨（SP级行走直线度≤±0.002mm/1000mm）、滚珠丝杠（全球市占第一，智慧型i4.0BS®内建感测器）、单轴机器人（KK/KS/KU/KE模组，重复定位精度±0.005mm）、直线电机（铁心式最大速度30m/s）及力矩电机回转工作台，满足各类精密传动需求。
