一份让精密机械稳定运行的安装指南

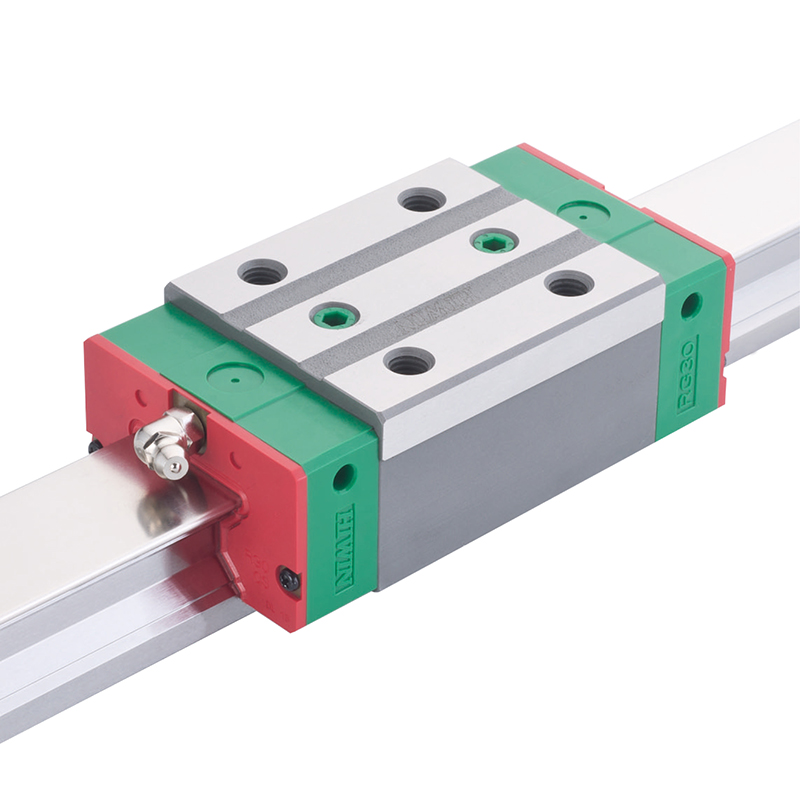

上银直线导轨作为精密机械的关键部件，其安装质量直接影响设备精度与使用寿命。本文将详细介绍上银直线导轨安装的技术要求，帮助您正确完成安装流程。

安装环境准备

安装上银直线导轨前，环境准备是基础保障。工作环境应保持洁净干燥，建议洁净度达到ISO Class 7级以上（粉尘≤3.5万颗/m³，≥0.5μm），温度控制在20℃±2℃的恒温环境，湿度不超过50%且无冷凝现象。这样的环境能有效防止导轨表面锈蚀和微尘进入滚道。

安装前需彻底清洁安装面，清除所有毛边、污物及表面伤痕。使用电子级异丙醇和无尘布反复擦拭导轨安装表面3次，确保无油污、微尘残留。操作人员应佩戴干净手套，防止手部汗液导致导轨表面氧化生锈。

专业工具配置

正确的工具是保证安装精度的关键。需要准备的专用工具包括：精度达到0.001mm级的数显千分表用于测量平行度和直线度，激光干涉仪（如HIWIN LIP-600）用于检测定位精度，0.005mm/m级高精度水平仪以及精度±3%的扭矩扳手。

对于精密安装，还需配备大理石基准平台（平面度≤0.005mm/m）、铟钢垫片（厚度0.001-0.01mm，用于微调安装面）等辅助工具。

导轨安装核心技术要求

1. 基准侧导轨安装

安装基准轨时，要使其基准面紧贴床台侧向安装面。使用扭力扳手旋紧螺栓时，必须从中央向两侧依序进行，分3次逐渐加大扭矩。首次预紧扭矩为额定值的30%，第二次增至70%，静置1小时释放应力后，最后按额定扭矩完成紧固。

以M4螺栓为例，最终扭矩值为1.2-1.5N·m。这样的顺序可防止导轨内部应力集中和变形，确保导轨全长直线度满足要求：UP级≤0.002mm/300mm，SP级≤0.005mm/300mm。

2. 从动侧导轨平行度调整

安装从动侧导轨时，需确保其与基准侧导轨的平行度。可使用直线块规法或移动工作台法进行精确调整。

将直线块规置于两支轨道之间，使用千分量表调整至与基准侧轨道侧向基准面平行，然后以直线块规为基准，调整从动侧轨道的直线度。对于PG系列高精度导轨，平行度要求极为严格：侧向平行度UP级≤0.003mm/300mm，高度平行度UP级≤0.002mm/300mm。

3. 滑块与工作台安装

安装滑块与工作台时，需确保工作台重心与双导轨滑块中心连线对齐，偏载量需控制在额定负载的2%以内。以PG15为例，额定动负载为8.5kN，偏载应≤0.17kN。

锁紧滑块螺栓时，应采用对角线分步拧紧方式，扭矩为额定值的80%，防止工作台面变形。安装完成后，手动推动工作台，运行阻力波动应≤0.5N，阻力不均会导致定位精度超差。

精度验证与调试

安装完成后，必须进行精度验证。首先进行空载激活，以50mm/min的超低速驱动工作台往复运行10次，使滚道与滚珠充分接触形成均匀润滑膜。运行阻力应≤3.5N，阻力波动≤0.3N。

随后使用激光干涉仪进行定位精度测试，设定每100mm一个检测点，测量不同速度下的定位精度。精度标准为：UP级定位误差≤±1μm，重复定位误差≤±0.5μm；SP级定位误差≤±3μm，重复定位误差≤±1μm。

安装注意事项

安装前确认螺丝孔是否吻合，如不吻合强行锁紧会大幅影响组合精度与使用品质

非互换型线性滑轨配对使用时，需注意基准轨（刻有MA记号）与从动轨之差异，按编号顺序安装

滑轨接长时需依照滑轨上标示顺序安装，且配对之滑轨接牙位置最好错开

非必要勿将滑块卸下，如需拆卸需使用专用夹轨

控制螺栓锁紧力矩，过大力矩可能导致螺栓断裂或导轨变形

遵循上述安装技术要求，不仅能保证上银直线导轨的精度和寿命，还能确保整个设备系统的稳定运行。正确的安装是发挥直线导轨最佳性能的基础，值得投入必要的精力和时间。
