在半导体洁净室里，一片价值数千美元的晶圆正在传送带上移动，寻边器以微米级精度捕捉边缘特征，四秒内完成定位——这样的场景正在全球先进芯片工厂中不断上演。

晶圆寻边器，又称晶圆预对准器，是半导体制造前道工序中的关键设备，主要功能是实现晶圆的快速定位与定向。它通过高精度传感系统，精确识别晶圆边缘的缺口（Notch）或平边（Flat），并计算出晶圆的圆心位置和角度偏差。

经过精确对准的晶圆，才能进入后续的光刻、刻蚀、沉积等核心制程。

01 技术原理

现代晶圆寻边器主要采用两种技术路径：光学视觉定位和激光扫描定位。

光学视觉系统通过相机拍摄晶圆边缘图像，运用图像处理算法提取圆弧特征点和缺口特征点。先进的算法会对这些特征点进行多次圆拟合，并通过动态阈值技术筛除异常数据点，最终精确计算出圆心偏差和角度偏差。

激光扫描定位则采用激光发生器向晶圆边缘发射带状激光信号。当激光通过晶圆边缘的缺口时，信号接收器会检测到光强变化，从而确定缺口位置。这种方法对6英寸晶圆等具有较大定位缺口的晶圆尤为有效。

02 核心性能指标

高端晶圆寻边器的性能直接关系到半导体生产的效率与良率。当前行业领先设备的核心参数包括：

定位精度：中心重复精度可达±0.1毫米，缺口角度重复精度达±0.2°。

寻边速度：最快可在4.9秒内完成晶圆的寻边、中心与角度补正。

兼容性：支持4-12英寸不同尺寸晶圆的检测和边缘定位。

数据稳定性：采用多阶段滤波和异常点筛除算法，确保即使在晶圆运动加减速或信号波动情况下仍能保持高精度。

03 解决的核心问题

在半导体制造中，晶圆寻边器解决了几个关键痛点：

晶圆定位不精确会导致后续工艺中的对准错误，严重影响芯片良率。通过精准的圆心补偿和旋转补偿，寻边器确保每片晶圆都能以正确的位置和方向进入下一道工序。

传统方法在晶圆圆心补偿过程中，常常需要带动晶圆与工作台一起运动，增加了算法复杂度和误差。现代寻边技术可在补偿时将晶圆与工作台分离，显著提高了补偿精度。

04 实际应用与拓展

晶圆寻边器不仅应用于基础定位，还延伸至多个半导体制造场景。

在晶圆清洗后的干燥工艺中，晶圆定位缺口常无法准确定位。寻边器可确保清洗后晶圆的准确定位，提高抓取传输的可靠性。

部分寻边装置还能通过记录缺口经过激光路径的次数，实现旋转晶圆的速度检测，为工艺控制提供更多数据支持。

随着第三代半导体材料的兴起，晶圆边缘轮廓测量变得愈发重要，寻边技术也为边缘缺陷检测提供了基础。

05 集成解决方案

在现代半导体生产线中，晶圆寻边器通常不是独立设备，而是集成于更复杂的系统中。

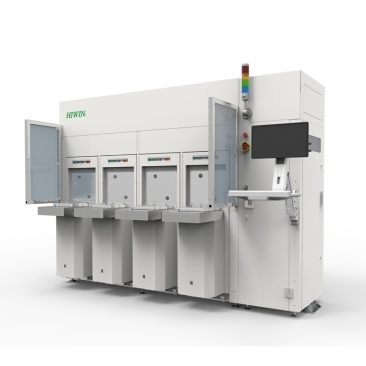

例如，在晶圆移载系统（EFEM）中，寻边器与晶圆机器人、Load Port等设备协同工作，形成完整的晶圆自动化传输与定位解决方案。

这种集成方案能够根据不同的制程需求，灵活选配寻边校正、凸片检知、站点在席感测等多种功能。

如今全球半导体设备市场持续增长，晶圆边缘轮廓测量领域预计到2030年全球市场份额可达21.4亿美元。

寻边器的精度进化史，恰是半导体制造向纳米尺度迈进的缩影。当一片硅片的价值随着制程精密而成倍增加时，确保它被正确放置的“第一眼”显得尤为重要。
