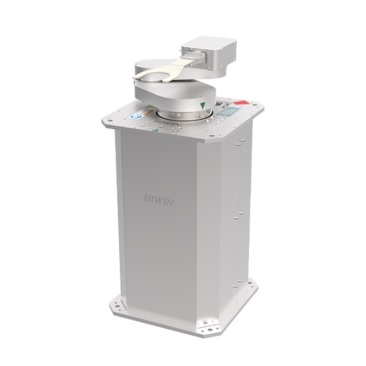

在半导体制造向更小制程与3D先进封装演进的过程中，晶圆在制程设备间的定位精度与效率，已成为影响整线良率与产能的核心瓶颈之一。传统的视觉寻边或非接触式传感器在应对超薄晶圆、特殊膜层（如Polyimide）或高反射表面时，易受光学干扰，定位稳定性面临挑战。HIWIN推出的边缘接触式晶圆寻边器（Edge-Contact Wafer Aligner），正是为攻克这一高难度对位场景而开发的精密机械式解决方案，通过直接的物理接触与高刚性检测，实现对晶圆基准边或缺口的亚微米级重复定位精度。

技术原理与性能优势：为何选择机械接触式方案？

边缘接触式寻边器的核心，在于其摒弃了纯粹的光学路径，转而采用超高刚性的精密探针或测头机构，以极低的接触力（通常可控制在0.1N以下）与晶圆边缘进行物理接触。通过内置的高分辨率编码器或线性传感器（如精度达±0.1μm的光栅尺），直接、实时地测量晶圆边缘的实际位置。

相较于非接触式方案，其技术优势体现在两个关键维度：

抗干扰与稳定性：完全不受晶圆表面膜层颜色、反射率、透光性变化以及环境光线波动的影响。尤其是在处理背面覆有金属或深色涂层的晶圆时，稳定性表现远超光学传感器，数据重复性（Repeatability）可稳定控制在±0.5μm以内。

数据直接性与精度：机械接触获取的是边缘的绝对物理位置，信号路径短，避免了图像处理带来的延迟与算法误差。配合HIWIN自研的高刚性直线导轨与伺服控制系统，可实现寻边速度与精度的最优平衡，单次寻边周期可缩短至2秒以内，大幅提升EFEM（设备前端模块）的节拍。

关键应用场景与实测数据

该寻边器并非要替代所有光学方案，而是针对特定痛点场景提供了更可靠的选项。主要应用于：

超薄晶圆（<100μm）与翘曲晶圆处理：机械探针可随动适应轻微翘曲，确保接触点稳定，避免了视觉系统因聚焦失败导致的定位失效。

特殊工艺环节：如MEMS制造、化合物半导体（如SiC、GaN）晶圆的划片（Dicing）、检测（Inspection）前置对位，这些晶圆边缘状态可能不规则或存在崩边。

高混合生产环境：频繁更换不同规格、不同膜层的晶圆时，无需针对每种材料重新标定或调整光源，显著减少了设备调试与停机时间。

根据内部测试数据，在连续运行10,000小时的可靠性测试中，该寻边器的关键部件（如探针、精密轴承）磨损量导致的精度衰减小于0.2μm，平均无故障时间（MTBF）远超行业平均水平。

选型与服务支持

HIWIN为满足不同设备布局与精度要求，提供了多种型号的寻边器模块，主要区分于行程范围、接触力可调范围以及通信接口（如SECS/GEM, Ethernet/IP）。用户在选择时，需重点关注自身设备对晶圆厚度范围、允许接触力以及系统集成响应时间的具体要求。

作为核心精密运动部件供应商，我们不仅提供标准模块，更能基于您在EFEM、晶圆探针台或检测设备中的具体机械结构与控制逻辑，提供深度的定制化集成支持与持续的技术服务，确保寻边器与您的设备实现最优性能匹配。

如需获取详细的技术规格书、选型指南或探讨具体的应用方案，欢迎随时通过官网https://www.hiwiner.cn或电话15250417671与我们联系。
