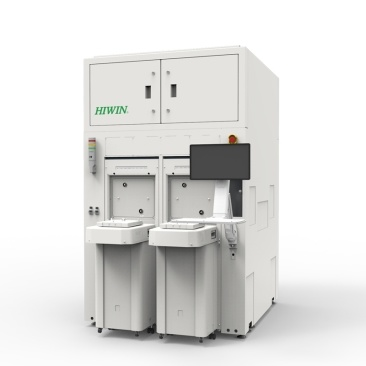

在半导体产业前沿的洁净车间里，一台业界体积最小的寻边器正以惊人的速度完成晶圆定位，让每次处理时间缩短至关键的4.9秒内。

在半导体制造领域，12英寸晶圆已成为主流，其更大的尺寸和更高的集成度对制造设备的精度与效率提出了前所未有的挑战。

晶圆寻边器作为半导体制造过程中的关键设备，其性能直接影响后续工序的良品率和生产效率。据统计，自动化设备在晶圆处理环节的效率提升，直接影响整线产能达15%以上。

01 核心技术优势

HIWIN晶圆寻边器的核心技术体现在其微型化设计与高速处理能力。该设备拥有业界最小的体积，能够在极短时间内完成晶圆的精确寻边和定位。

该设备能够以最短4.9秒的速度完成晶圆寻边、晶圆中心与角度的补正动作。中心重复精度达到±0.1毫米，Notch角度重复精度则控制在±0.2° 内。

在半导体制造环境中，每节省一秒处理时间，就意味着生产能力的提升和成本的降低。寻边时间控制在小于5.9秒的标准内，确保了高效的生产节拍。

02 半导体产业应用价值

晶圆寻边器在半导体产业中的应用贯穿多个关键环节。从晶圆传输到精密检测的全价值链中，寻边器都发挥着不可或缺的作用。

该设备支持多种材质与轮廓侦测功能，可广泛应用于半导体先进封装、晶圆制程、晶圆检测等工艺中。这种多功能性使得设备能够适应不同生产线的需求。

在实际应用中，晶圆寻边器的性能直接影响后续工序的精确度。通过精确的晶圆定位，可以确保后续的光刻、蚀刻等工艺达到微米甚至纳米级的精度要求。

03 系统集成与自动化方案

现代半导体制造中，晶圆寻边器往往不单独使用，而是作为完整自动化系统的一部分。在晶圆移载系统中，寻边器与晶圆机器人、Load Port、驱动器等组件协同工作。

HIWIN提供弹性可配置的解决方案，允许客户根据具体需求选配晶圆寻边校正、凸片检知、站点在席感测等多种功能。

这种模块化设计使设备能够适应不同制程和应用需求，为半导体制造企业提供定制化的解决方案。系统集成的优势在于减少了设备间的通信延迟，提高了整体生产效率。

04 技术研发与产业趋势

晶圆寻边器的技术发展反映了半导体行业对更高精度和更短节拍时间的持续追求。随着晶圆尺寸的增大和电路线宽的缩小，对寻边精度的要求也日益提高。

当前，先进的晶圆寻边器已能够实现纳米级运动控制，满足先进制程的需求。这种高精度控制技术源自对传动控制与系统科技的深度研发。

未来，随着物联网、人工智能和新能源汽车等新兴产业的快速发展，对半导体的需求将持续增长，这将进一步推动晶圆寻边器等关键设备的技术创新和市场扩展。

晶圆寻边器已从单一功能设备演变为智能生产系统的核心感知单元。随着全球半导体产业向更高自动化、更高精度方向发展，集成先进传感技术和智能算法的寻边解决方案，将直接决定半导体制造企业的竞争力和市场反应速度。
