在半导体制造这个以微米甚至纳米级精度为标杆的精密世界中，每一个环节的精准定位都是决定芯片良率与性能的关键前置步骤。自动晶圆寻边器，正是在这一背景下诞生的核心自动化设备，它承担着为每一片晶圆“找平”和“定向”的重任。本文将深入解析其工作原理、技术演进及核心性能指标。

一、 寻边器的核心任务与重要性

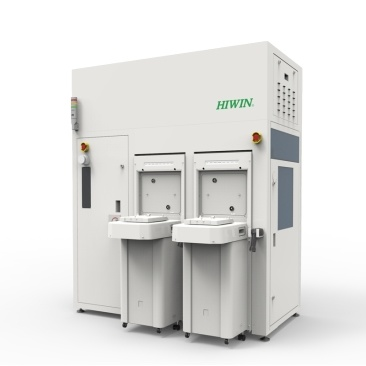

晶圆寻边器，或称晶圆预对准机，其核心使命是解决两个根本问题：圆心定位与角度定向。在晶圆被机械手臂从料盒中取出后，其中心与传输系统的理论中心（如机器人手臂的轴心）必然存在偏差，且其边缘的定位标识（Notch缺口或Flat平边）方向也是随机的。寻边器必须在极短时间内，精确测量并补偿这两个偏差，将晶圆“摆正”，确保后续的光刻、蚀刻、薄膜沉积等工艺能以设计原点精准进行，避免因对位不准导致的电路层错位或报废。HIWIN的晶圆寻边器正是集成于其晶圆移载系统（EFEM）中的关键模块，为客户的制程效率和竞争力提供保障。

二、 技术演进：从机械对位到智能传感

早期的晶圆定位依赖人工目视对准，效率低且易出错。现代自动寻边器主要经历了从接触式机械定位到非接触式传感检测，再到如今传感与智能算法深度融合的发展历程。

机械定位原理：早期或特定应用的方法采用机械限位。例如，通过真空吸盘吸附晶圆后旋转，利用圆周排列的倾斜定位杆，借助重力自然引导晶圆中心与主轴中心初步对准。随后，通过激光传感器检测边缘缺口（Notch），控制旋转电机停止，完成角度定位。这种方法结构直观，但在面对更薄、更大尺寸的晶圆时，物理接触可能带来微颗粒污染或表面损伤的风险。

主流的非接触传感原理：当前主流技术普遍采用非接触式光学传感器（激光或视觉）进行检测。其基本工作流程如下：

旋转与检测：晶圆被放置于一个可高速旋转的载台（Chuck）上。一个或多个固定位置的传感器（如激光位移传感器或线阵相机）持续检测晶圆边缘的轮廓。

数据处理与计算：当晶圆旋转时，传感器会获得一系列边缘位置数据。完整的圆周数据可以用来高精度拟合出晶圆的真实圆心，计算出与载台旋转中心的偏差（偏心量）。同时，当传感器扫描到晶圆边缘的Notch缺口时，会形成一个独特的信号跳变，通过算法可以精确计算出缺口相对于基准方向的角度偏差。

运动补偿：控制单元根据计算出的圆心偏差（X， Y方向）和角度偏差（θ方向），驱动载台或下游机构进行精确补偿运动，最终使晶圆中心与目标中心重合，且缺口朝向预定方向。

三、 HIWIN寻边器的核心技术深度解析

结合专利技术与产品信息，HIWIN的寻边解决方案在提升精度、速度和可靠性方面展现出多项技术创新。

高效率双速扫描算法：为了兼顾检测速度与精度，HIWIN采用了一种优化的检测流程。系统首先控制载台带动晶圆向一个方向高速旋转一整圈，进行快速的粗定位，大致找到缺口位置；然后立即反向低速旋转，在缺口附近进行精细扫描。这种方法相比传统单速全周检测，能显著缩短定位时间，尤其有利于大批量晶圆处理的产能提升。

高鲁棒性数据处理算法：边缘数据的处理直接决定定位精度。环境振动、信号噪声或晶圆边缘的微小缺陷都可能产生异常数据点（离群点）。HIWIN采用的先进算法（如基于RANSAC的动态阈值圆拟合）能够智能地识别并筛除这些异常点，通过多次迭代拟合，获得更接近晶圆真实边缘的圆心数据，有效抑制了因数据波动带来的拟合误差。这确保了圆心计算的高度稳定性和重复性。

针对复杂晶圆的适应性设计：现代半导体工艺中，晶圆种类繁多，包括镀有金属层的键合片、透明片等，对传感器提出了挑战。HIWIN的方案通过智能光源管理（如在检测到透明晶圆时自动开启背面光源）和传感器配置优化，确保了对不同材质晶圆的可靠检测能力。同时，其设备可支持从6英寸到12英寸等多种尺寸晶圆的处理。

四、 核心性能指标与实际应用价值

衡量一台自动晶圆寻边器性能的关键是其精度与速度。以HIWIN公开的产品数据为例，其晶圆寻边器可实现：

中心重复精度：达到±0.1微米。这意味着经过寻边器定位后，晶圆中心位置的一致性误差极微小。

Notch角度重复精度：高达±0.2度。确保了每次定位后，晶圆缺口的朝向极度精确。

寻边时间：可在4.9秒以内完成寻边、中心与角度的全部补偿动作，具备业界领先的节拍速度。

这些硬性指标直接转化为生产线的价值：更高的设备吞吐量（UPH）、更低的因对位错误导致的晶圆报废率，以及为后续更精密的制程（如EUV光刻）奠定坚实的定位基础。

结语

自动晶圆寻边器是半导体设备自动化与精密化的一个缩影。从基础的机械对位到如今融合了高精度传感、先进运动控制和智能算法的复杂系统，其技术的发展始终围绕着“更准、更快、更可靠”的核心需求。随着芯片制程不断微缩，对前置定位精度的要求将愈发严苛，推动着寻边技术向更高阶的集成化（如与机械臂一体化的寻边方案）和智能化持续演进。
