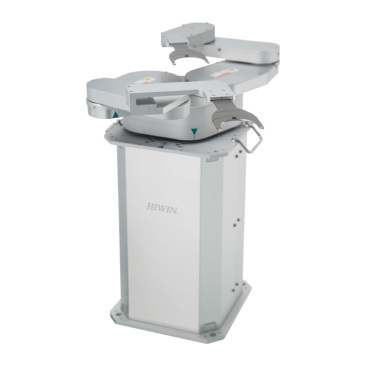

HIWIN晶圆寻边器：以高精度与高效率驱动半导体制造

更新时间 2026-01-21 06:58 阅读

在半导体制造车间，一个指甲盖大小的晶圆上正经历着纳米级的精密旅程，而这场旅程的起点，正由一块看似不起眼的寻边设备牢牢把控。

半导体制造对晶圆定位精度要求极高，尤其是在后续的光刻、刻蚀等关键工序中，微米级的偏差就可能导致整批产品的报废。一项近期的行业专利显示，传统寻边方法因依赖相机算法或传感器检测，其最终的Notch角度重复性不佳，往往需要二次对准，增加了工艺复杂性和时间成本。


HIWIN晶圆寻边器采用了独特的定位技术，其核心理念通过物理接触与传感器的协同作用实现高精度定位。其技术逻辑在于对传统方法的优化与整合。

核心部件包括设置在设备上方的第一推挡组件、第二推挡组件、寻边传感器和两个限位滚轮。这些限位滚轮与晶圆保持同心，且位于第一挡轮的两侧。

寻边过程遵循一套精密的程序：晶圆被放置在真空吸盘上后，寻边传感器开始工作，在晶圆旋转过程中寻找Notch口（晶圆边缘的定位缺口）。

当Notch口被定位后，设备会调整晶圆位置使其正对第一挡轮方向，随后第一、第二推挡组件分别控制其挡轮移动，将晶圆推动至同时接触两个限位滚轮的位置。这一过程确保了晶圆最终位置的精确与稳定。

半导体制造工艺对晶圆定位的要求极为苛刻。传统的寻边技术主要依赖于相机算法或传感器检测，但这些方法存在明显的局限性。

传感器和电机的分辨率有限，导致最终的Notch角度重复性不佳。在要求高角度精度的工艺中，往往需要二次对准，这会增加工艺的复杂性，并降低生产效率。

传统寻边方法的数据采集和处理过程易受多种干扰。晶圆运动过程中的加减速、信号的波动和噪声都可能导致采集到的数据出现异常值。对异常点的错误处理会显著增加拟合误差。

特别是在采集晶圆边缘图像时，传感器类型的选择也会带来限制。透射式传感器无法识别镀金属层的键合片，而反射式传感器对于透明片的反射率又较低。

在性能指标上，HIWIN晶圆寻边器实现了行业领先的数据表现。其最显著的特点之一是高速作业能力，根据技术规格，该设备能在最短4.9秒内完成晶圆寻边、晶圆中心与角度等补正动作。

这一速度对于提升半导体产线的整体生产效率具有重要意义。

精准度方面，HIWIN寻边器同样表现出色。其中心重复精度可达±0.1mm，而Notch角度重复精度更是达到了±0.2°的高标准。这样的精度水平足以满足大多数先进半导体制造工艺的需求。

寻边时间被控制在5.9秒以内，确保在保证精度的同时不牺牲生产效率。这些性能指标共同构成了HIWIN寻边器在半导体设备市场的核心竞争力。

HIWIN晶圆寻边器在半导体产业中的应用场景十分广泛，主要服务于晶圆的预对准工序。在这一关键环节，设备的性能直接影响后续光刻、离子注入、薄膜沉积等工艺的精度与良率。

设备对多种晶圆特性具有良好的适应能力。无论是处理透明、半透明还是不透明的晶圆基板，它都能提供稳定的寻边表现。这种广泛的材料适应性在半导体制造日益多样化的今天显得尤为重要。

在兼容性方面，HIWIN寻边器支持从45毫米到480毫米的工件处理范围，能够覆盖当前主流的晶圆尺寸。同时，它能够兼容晶圆的平边（Flat）和缺口（Notch）两种定位特征，符合行业标准（SEMI标准）。

与传统寻边技术相比，HIWIN晶圆寻边器采用了多项创新设计。其核心优势之一是机械接触与传感技术的结合，这一设计理念在近期相关专利中得到了验证，能够有效解决传统方法中因传感器和电机分辨率限制导致的角度重复性问题。

设备内部设有独立的验证传感器，用于确认晶圆与两个限位滚轮是否均接触到位。这一冗余设计增加了系统的可靠性，确保每次定位都能达到预期精度。

推挡组件的执行机构采用气缸驱动，配合电磁阀、导轨、节流阀和限位挡块等部件，精确控制挡轮的移动。这种设计使得挡轮的伸出与缩回动作具有可控的速度与行程，特别是第二挡轮的伸出速度能够大于第一挡轮的缩回速度，从而在推动晶圆定位时形成有效的合力。

在数据处理方面，与一些通过图像处理进行寻边的方法不同，HIWIN寻边器采用更直接高效的物理定位方式，避免了复杂的图像处理算法可能引入的误差。

行业对寻边设备可靠性的要求极高，平均无故障时间（MTBF）是衡量设备可靠性的重要指标。根据行业信息，高质量的寻边设备MTBF可超过70，000小时，这意味着设备能够长期稳定运行，满足半导体制造对连续生产的要求。

一片晶圆从进入生产线开始，其位置的每一次微小校正都在HIWIN寻边器的精确掌控中。随着半导体工艺制程的不断微缩，对晶圆定位的要求只会更加苛刻。

寻找高精度寻边技术的工程师们最终会发现，真正决定晶圆命运的不仅是光刻机的分辨率，还有那个在工序开端牢牢握住定位权的寻边器。
