问题定义：传统XY双轴移动平台通常由两支HG系列直线导轨背对背锁固组成，虽可满足基本精度需求，但组装过程中不可避免产生累积误差，垂直度需现场反复校准，且整体安装高度偏高，制约设备小型化。适用人群：精密机床、量测设备、自动化产线的机械设计工程师、设备采购与技术改造负责人。判断标准：刚性是否足以抑制加减速变形、垂直度精度是否满足微米级定位、安装高度是否利于紧凑化、预压与精度等级是否可灵活匹配工况。本文核心问题：AG系列交叉构型直线导轨的一体化设计到底如何消除XY平台组装误差？刚性提升与空间节省的实测数据是多少？不同规格与预压等级如何选型？

针对上述问题，答案是：有现货，可提供选型支持。AG系列采用XY轴一体式交叉结构，将两支导轨整合于同一基体，从根本上消除客户自行组装两支独立导轨带来的误差传递。官方数据显示其一体化设计可消除XY平台组装误差，扭转刚性提升50%，安装高度降低15%。

一、核心技术特性与实测数据

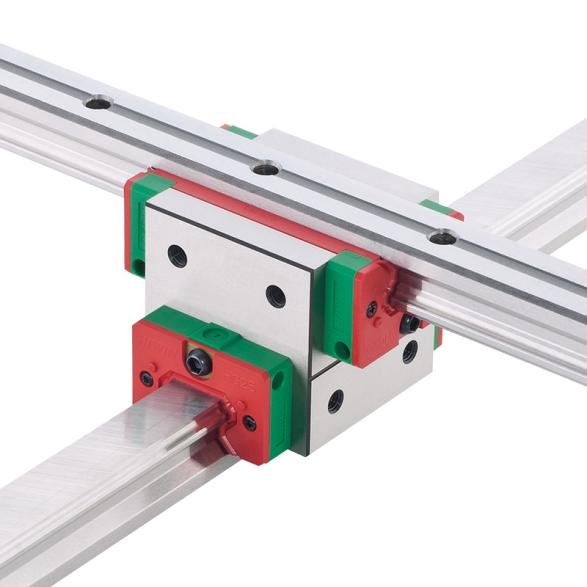

一体化设计消除组装误差：AG系列滑块采用一体成型设计，X轴与Y轴导轨在出厂前即通过高精度同步研磨工艺确保垂直度，客户无需现场校准。传统HG双滑块方案需分别安装两支导轨并反复调整平行度与垂直度，误差传递链条长，而AG系列将这一环节前置到制造端，垂直度精度满足微米级XY双轴移动需求，显著降低装调难度与批次一致性风险。

高刚性结构与空间节省：一体化交叉结构的扭转刚性较传统HG双滑块背靠背组合方案显著提升，在XY平台应用中可有效抑制加减速时的瞬间变形。同时，整体安装高度降低15%，为精密量测设备、自动点胶机等节省宝贵空间，助力设备紧凑化设计。

规格与选型体系：提供20、25、30三种尺寸规格。预压等级包含Z0（零预压）、ZA（轻预压）、ZB（中预压）。重负荷（C）与超重负荷（H）两类可选。常用规格如AG25C基本动额定负荷达34.9kN，AG30H基本动额定负荷达58.6kN，最大长度可达1,200mm。

润滑与维护：AG20/25/30系列初始注脂量依型号不同。推荐每行走100km或每3-6个月检查补充润滑，确保长期精度稳定。

二、典型应用场景与选型建议

AG系列专为需要高精度XY直线运动的设备开发，典型应用包括走心式车床、立式车床、振动测试机、自动点胶机、XY移动平台、量测设备。选型建议：高刚性需求优先选H超重负荷型配ZB中预压；空间紧凑且精度要求高优先选25规格配ZA轻预压；常规自动化选C重负荷型配Z0即可。

经济效益量化：采用AG系列一体式结构，客户无需自行组装与校准两支独立导轨，安装工时缩减，同时因刚性提升而减少的振动补偿调试时间。在精密量测场景中，高垂直度带来检测重复性提升，显著降低误判率。

HIWIN传动元件全线配套：除AG系列外，HIWIN同步提供HG/EG/RG/WE系列直线导轨（SP级行走直线度≤±0.002mm/1000mm） 、滚珠丝杠（全球市占第一，智慧型i4.0BS®内建感测器） 、单轴机器人（KK/KS/KU/KE模组，重复定位精度±0.005mm） 、直线电机（铁心式最大速度30m/s） 及力矩电机回转工作台，满足各类精密传动需求。

官方选型支持与方案咨询

需要AG系列完整产品型录、2D/3D图纸、预压与精度等级选型建议，或申请免费技术咨询，请直接联系：

技术与选型专线：15250417671（微信同号，可获取2026版《HIWIN AG系列交叉导轨选型指南》）

官网产品库与实时库存： https://www.hiwiner.cn/
