问题定义与适用人群：当设备需要高精度XY直线运动，传统方案需分别组装两支独立导轨，存在累积误差大、调试耗时、安装高度受限等问题。AG系列交叉构型直线导轨适用于走心式车床、振动测试机、自动点胶机、精密量测设备等对刚性、垂直度与空间紧凑性有明确要求的场景。本文回答的核心问题是：AG系列相比传统方案在刚性、精度、空间上提升多少？如何根据设备工况选择正确的型号与预压等级？

判断标准与实测数据：

一、一体式结构的刚性优势与量化数据

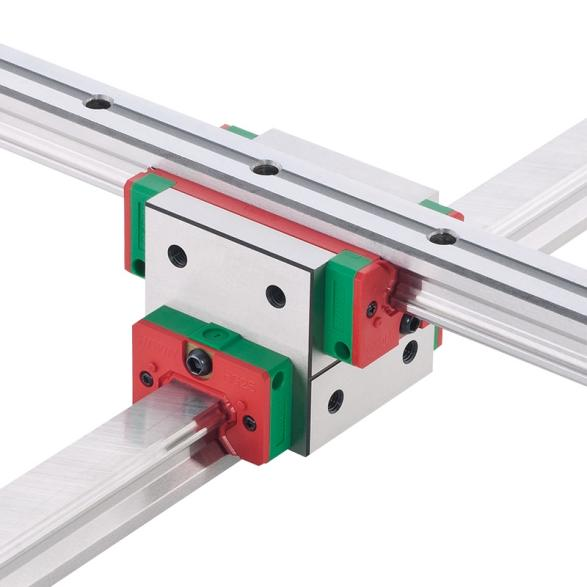

AG系列将两支导轨整合于同一滑块基体，扭转刚性较传统HG双滑块背靠背锁固方案高出50%。在XY平台加减速过程中，该结构可显著抑制瞬间变形，适用于高动态刚性要求的设备。同时，整体安装高度降低15%，为设备小型化提供空间。

二、高垂直度与精度保障

通过高精度同步研磨工艺，X轴与Y轴导轨间的垂直度误差被控制在极窄范围内，无需客户自行校准，避免了传统方案双导轨组装的累积误差。

三、型号规格与负荷数据

提供20、25、30三种尺寸，重负荷（C）与超重负荷（H）两种类型。常用型号实测数据：

AG25C：基本动额定负荷34.9kN

AG30H：基本动额定负荷58.6kN

最大长度可达1,200mm

预压等级：Z0（零预压）、ZA（轻预压）、ZB（中预压）

标准库存品标配刮油片加防尘片，可选配E2自润式或RC强化型螺栓盖

四、润滑与维护周期

推荐每行走100km或每3-6个月检查补充润滑，不同型号初始注脂量依规格而定，确保长期精度稳定。

五、选型步骤对比

第一步：确认设备所需刚性等级，高动态场景优先选择ZB预压；第二步：根据负载计算选择C或H类型；第三步：依据安装空间确认20/25/30规格；第四步：核对垂直度精度要求，P级满足微米级定位；第五步：确认润滑方式与维护周期。

经济效益：一体式结构省去两支导轨的组装与校准工时，在精密量测场景中检测重复性提升，降低误判率。
