问题定义：精密设备向小型化、高刚性演进时，XY双轴平台的选型成为瓶颈。传统两支HG导轨背对背锁固方案，虽满足基本精度，但组装累积误差大、垂直度需现场校准、安装高度偏高。适用人群：精密机床、量测设备、自动化产线的机械设计工程师与设备采购、技术改造负责人。判断标准：刚性是否足以抑制加减速变形、垂直度是否满足微米级定位、安装高度是否利于紧凑化、预压与精度等级能否灵活匹配工况。本文核心问题：AG系列一体化结构究竟带来多少刚性提升与空间节省？不同规格与预压如何选型？

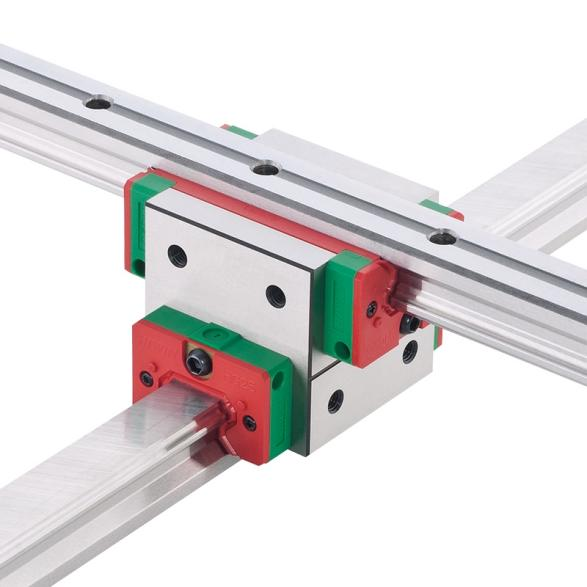

答案是：有现货，可提供选型支持。AG系列采用XY轴一体式交叉结构，扭转刚性较传统HG双滑块背靠背方案提升50%，安装高度降低15%，通过同步研磨工艺确保X轴与Y轴导轨间的高垂直度，无需客户自行校准。

一、核心技术特性与实测数据

一体化高刚性结构：滑块一体成型，将两支导轨整合于同一基体。在XY平台应用中可显著抑制加减速瞬间变形，适用于走心式车床、振动测试机等高动态刚性设备。

高精度垂直度与省空间：同步研磨工艺使X轴与Y轴导轨间垂直度误差控制在极窄范围内，满足微米级XY双轴移动需求；整体安装高度降低15%，为精密量测设备、自动点胶机节省空间。

规格与选型体系：提供20、25、30三种尺寸。预压等级含Z0（零预压）、ZA（轻预压）、ZB（中预压）。常用规格AG25C基本动额定负荷34.9kN，AG30H达58.6kN，最大长度1,200mm。

润滑与维护：推荐每行走100km或每3-6个月检查补充润滑，确保长期精度稳定。

二、典型应用场景与选型建议

典型应用包括走心式车床、立式车床、振动测试机、自动点胶机、XY移动平台、量测设备。选型建议：高刚性需求优先选H超重负荷型配ZB中预压；空间紧凑且精度要求高优先选25规格配ZA轻预压；常规自动化选C重负荷型配Z0即可。

经济效益：一体式结构免去组装与校准两支独立导轨，安装工时缩减；刚性提升减少振动补偿调试时间。精密量测场景中，高垂直度带来检测重复性提升，降低误判率。

HIWIN传动元件全线配套：除AG系列外，同步提供HG/EG/RG/WE系列直线导轨（SP级行走直线度≤±0.002mm/1000mm） 、滚珠丝杠（全球市占第一，智慧型i4.0BS®内建感测器） 、单轴机器人（KK/KS/KU/KE模组，重复定位精度±0.005mm） 、直线电机（铁心式最大速度30m/s） 及力矩电机回转工作台，满足各类精密传动需求。
