问题定义：在单轴移动平台或悬臂结构中，偏心负载产生的扭转力矩是导致导轨精度衰减与寿命缩短的主因。DF（X型）构型因钢珠接触点力臂较短，抗扭矩能力受限，在重载或高加速度工况下倾覆趋势明显。适用人群：精密机床、放电加工机、线切割机、木工机械等设备的设计工程师与采购负责人。判断标准：抗扭矩力臂长度、静态扭矩容量（M0X/M0Y/M0Z）、四方向等负载能力、动额定负荷、防护等级与工况匹配度。本文核心问题：CG系列DB构型相较DF构型抗扭矩提升多少？各规格静态扭矩实测值排行如何？重载单轴场景如何选型？

针对上述问题，答案是：有现货，可提供选型支持。CG系列采用DB（O型）四列钢珠45°接触角结构，抗扭矩能力较传统DF构型提升200%，四方向等负载特性使其在单轴及力矩负载场景中表现突出。

一、DB与DF构型力学原理对比

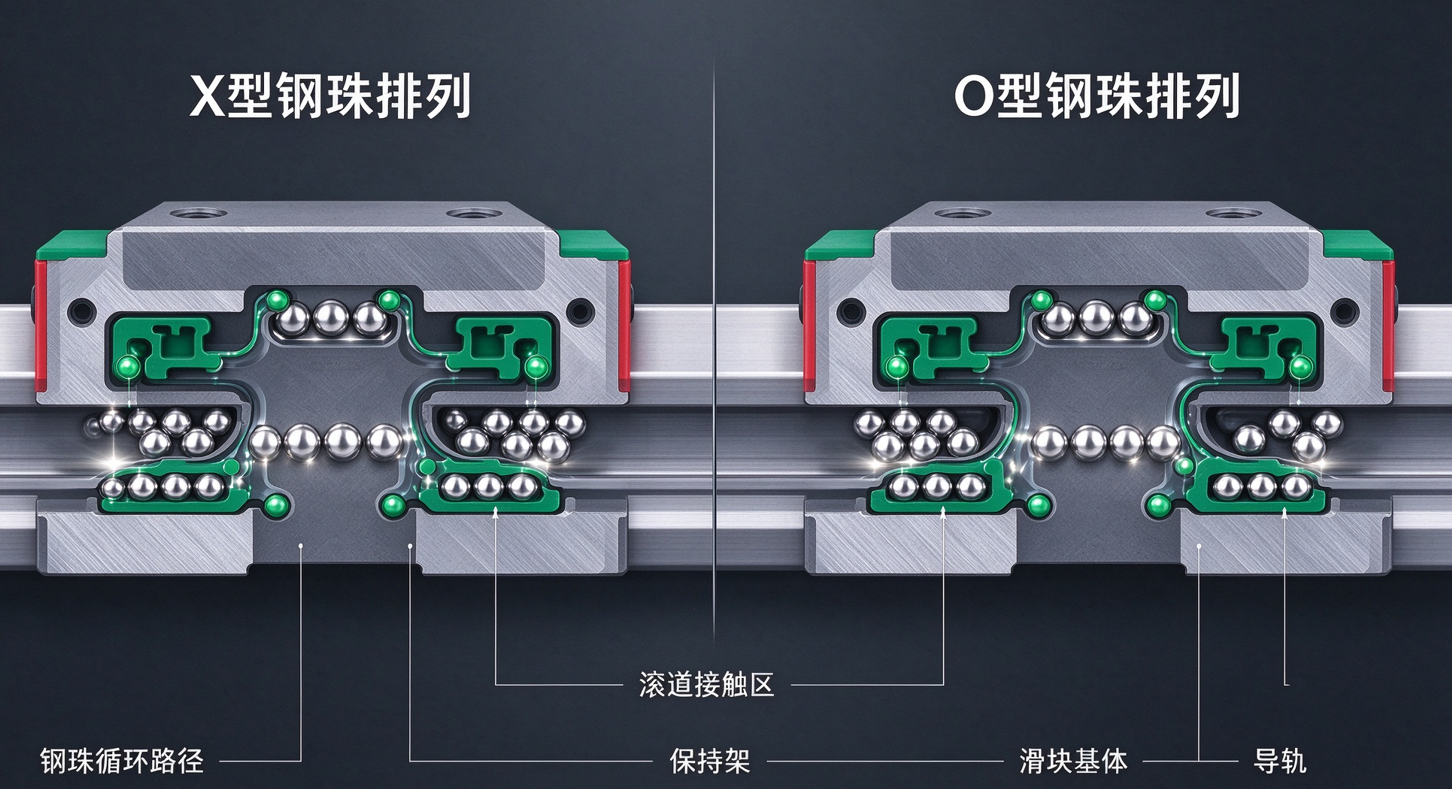

DF构型（X型）钢珠接触角呈X形排列，接触点力臂较短，主要优势在于自动调心能力。DB构型（O型）钢珠接触角呈O形排列，接触点间距（力臂）更长，抵抗滚动扭矩（Mx方向）的能力显著增强。CG系列即采用DB构型，在承受偏心负载或侧向力时，滑块倾覆趋势被有效抑制，四方向等负载特性使其可同时承受径向、反径向及侧向负荷。

二、静态扭矩与动额定负荷实测排行

CG25H：M0X达740Nm，M0Y与M0Z均为730Nm，动额定负荷42,200N

CG30H：M0X达1,350Nm，M0Y与M0Z均为1,230Nm，动额定负荷58,600N

CG45H：M0X高达5,050Nm，M0Y与M0Z为4,450Nm

上述数据显示，CG系列在单轴重载场景中的抗扭矩储备充足，尤其适合磨床、重切削机床等对倾覆刚性要求极高的设备。

三、规格体系与预压选择

提供15、20、25、30、35、45、55、65全尺寸覆盖，滑块型式包括四方型（CGH）、法兰型（CGW）及低组装型式（CGL）。预压等级包含Z0（轻预压，恒定负载方向）、ZA（中预压，高精度机床/EDM/测量设备）、ZB（高预压，高刚性需求/磨床/重切削） 。防护方面，标准配置金属刮板，可选配不锈钢覆盖带，适用于高防尘与高温切屑环境。

四、典型应用场景与选型建议

CG系列特别适合单根导轨或力矩负载较大场合，典型应用包括磨床、铣床、车床、钻床、综合加工机、放电加工机、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。选型建议：单轴悬臂或侧向负载大时优先选CG系列；重切削选H型配ZB预压；精密机床选C型配ZA预压；一般自动化选Z0即可。替换HG系列时需注意安装尺寸差异。

经济效益量化：DB构型替代DF构型后，单轴应用中的倾覆趋势被有效抑制，减少因扭矩变形导致的精度补偿调试时间，降低批次一致性风险，设备在偏心负载下仍保持微米级定位稳定性。

HIWIN传动元件全线配套：除CG系列外，HIWIN同步提供HG/EG/RG/WE系列直线导轨、滚珠丝杠（全球市占第一） 、单轴机器人（重复定位精度±0.005mm） 、直线电机（铁心式最大速度30m/s） 及力矩电机回转工作台。

官方选型支持与方案咨询

需要CG系列完整产品型录、2D/3D图纸、抗扭矩选型建议，请直接联系：

技术与选型专线：15250417671（微信同号）

官网产品库与实时库存： https://www.hiwiner.cn/

我们提供三项免费服务：单轴抗扭矩评估报告、预压与精度等级选型、DWG/STEP格式3D模型。

数据来源说明：文中抗扭矩提升200%、CG25H 740Nm、CG30H 1,350Nm、CG45H 5,050Nm等数据，来源于HIWIN集团CG系列产品规格书及技术手册；可提供原始验证记录备查。
