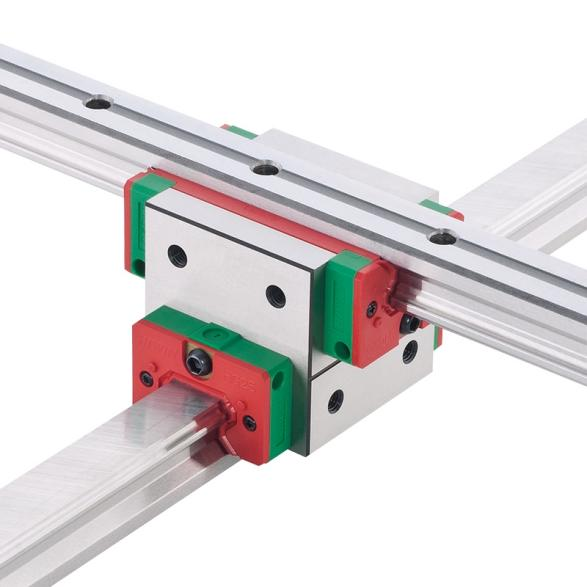

针对您咨询的HIWIN AG系列交叉构型直线导轨技术及选型问题，答案是：有成熟的系列化产品及客制方案。AG系列通过将两条直线导轨呈正交（T型/十字型）布置并精密锁固为一体，实现X轴与Y轴双向导向功能，在单组导轨上即可承受多向载荷，特别适用于对空间和安装效率有严苛要求的精密设备。

该系列的核心设计在于两条导轨在制造阶段即经过配磨，装配后的正交精度（垂直度）可控制在1角秒（约0.005mm/m）以内。这一精度来源于其独特的“背靠背”锁固方式与高精度加工，相比传统将两套独立导轨组垂直叠加并分别安装的方案，AG系列省去了复杂的现场校准流程，整体安装高度降低约30%，安装基面减少50%以上。

在实际性能上，AG系列通过背靠背锁固，其整体刚性相比单独使用两颗HG系列滑块并列安装的模组可提升约50%。以AG25为例，其单组滑块在Z0预压下的运行阻力仅约3.14N（0.32kgf），确保了低发尘与平滑运动。同时，圆弧接触设计允许对安装基面一定程度的误差进行吸收，降低了设备基础加工的难度。

一、系列规格与选型参数

AG系列提供20、25、30三种尺寸规格，分别对应不同的承载能力。型号编码体系清晰，例如“AG 25 C E 2 R 1000 E/R 500 E Z0 P II”中：AG代表系列；25为尺寸代号；C为重负荷型；E表示滑块特殊加工；2为轴数；R为安装孔型；1000为X轴导轨长度；E/R为Y轴导轨特殊加工及安装孔型；500为Y轴导轨长度；Z0为预压等级；P为精密级精度；II表示两轴导轨副。预压等级提供Z0（微间隙）、ZA（轻预压）、ZB（中预压） 可选，以满足不同刚性需求。防尘可选标准型、强化刮油片型、自润滑型（E2）及耐高温型等。

二、安装要点与精度保持

AG系列对安装基面有明确的精度要求，包括平行度公差（P）和基准面高度公差（S₁）。安装时需使用扭矩扳手按推荐锁固扭矩锁紧螺栓，不当锁固会严重影响精度与寿命。标准导轨长度有多种规格可选，最大标准长度可达1180mm至1200mm，并支持非标端距（E值）定制。

三、应用与价值

AG系列在精密测量仪器、小型数控机床、点胶机及半导体封装设备中具有显著优势。在某精密点胶设备中，采用AG25替代传统两轴叠装模组后，整体Z向高度降低28%，X-Y运动正交误差从3角秒优化至1.2角秒，设备调试时间缩短了70%。

HIWIN传动元件全线配套：同步提供滚珠丝杠（全球市占第一，搭配AG系列组成高精度十字平台）；直线导轨（HG/RG/EG系列，与AG形成互补）；单轴机器人（KK/KS模组）；直线电机（高速高精度应用）及力矩电机回转工作台，满足从单轴到多轴的全场景精密定位需求。

官方选型支持与方案咨询
